Газорегуляторный шкафной пункт типа ГРПШ-04-2У1 на базе РДНК ( ГРПШ-04-2У1, ГРПШ-05-2У1, ГРПШ-02-2У1, ГРПШ-07-2У1 )

Доставка по всей России и СНГ.

Проекты и заявки отправляйте на почту:

E-mail: gazpragmat@mail.ru

Есть вопросы? Задайте их нашему менеджеру!

+7 (8452) 68-00-61,
+7 (960) 343-55-81

Описание

Описание
Характеристики

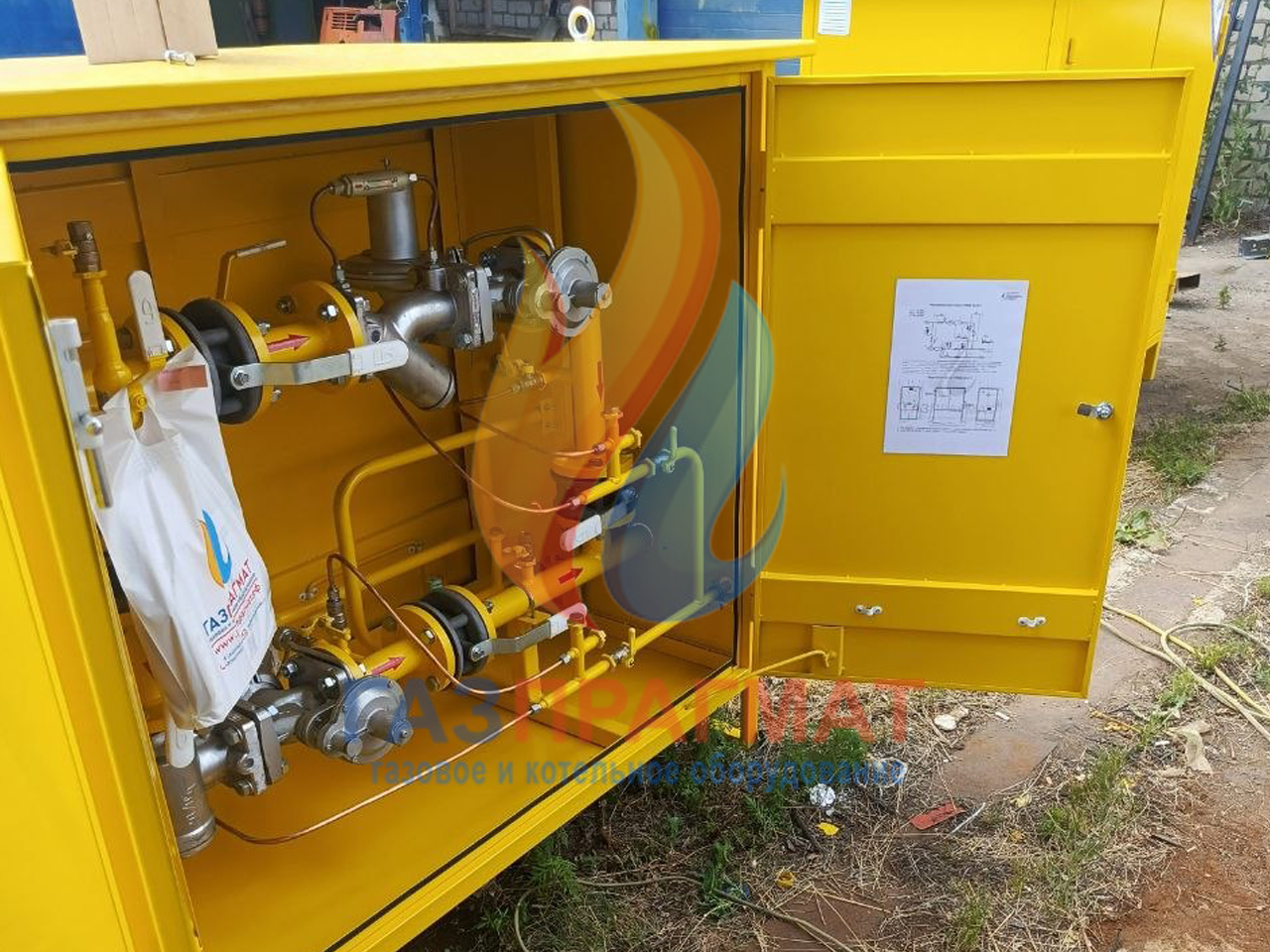

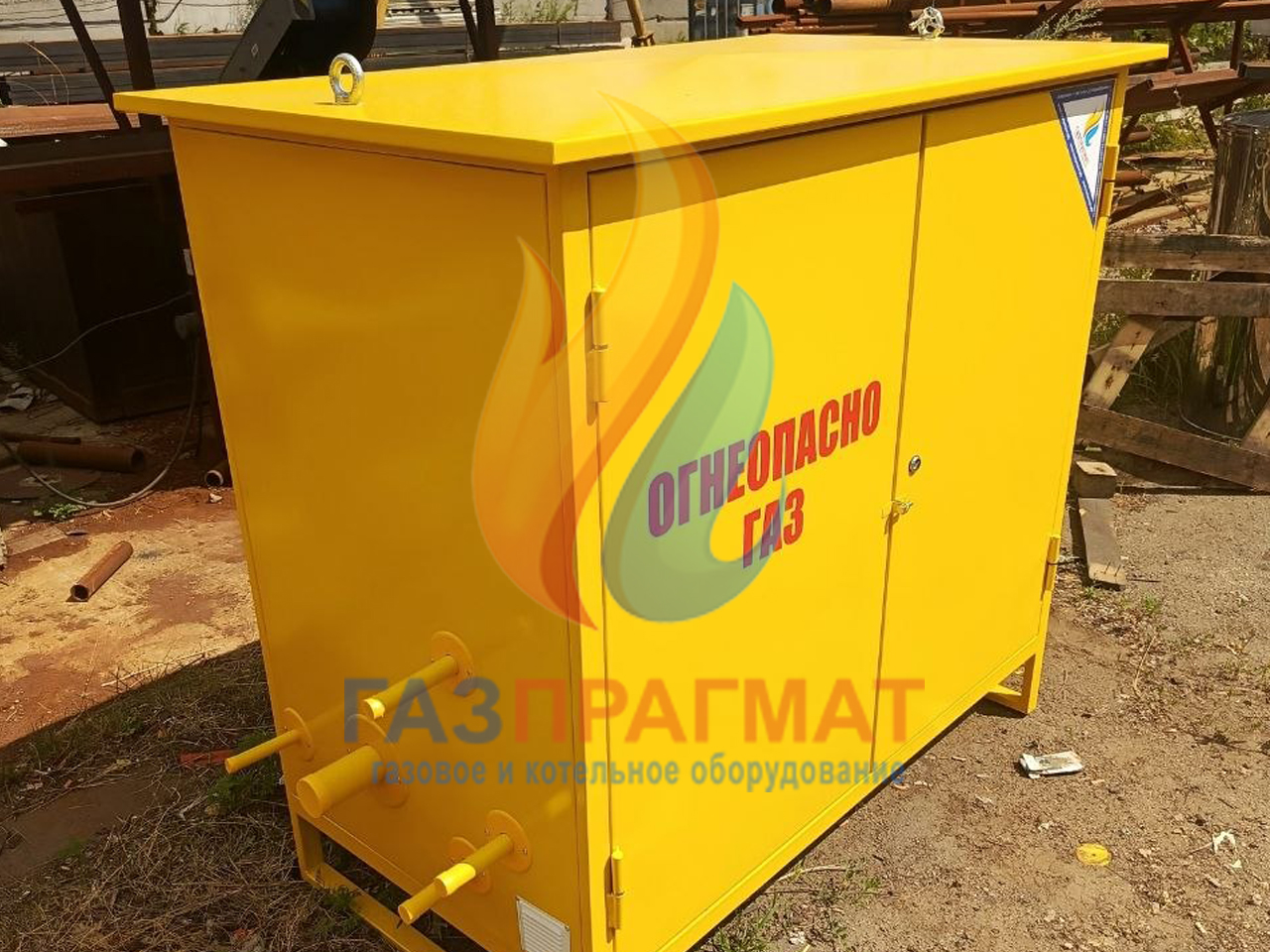

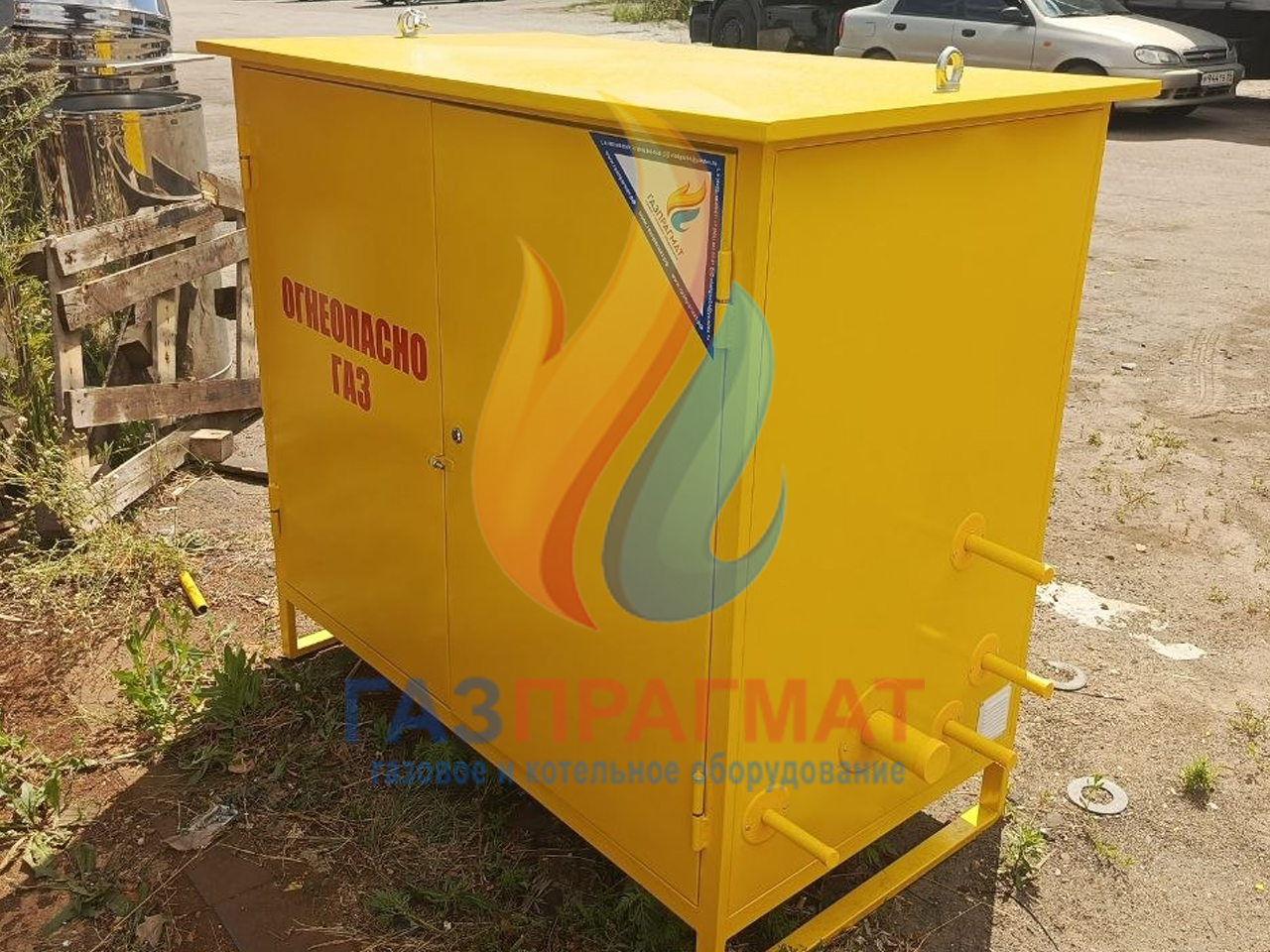

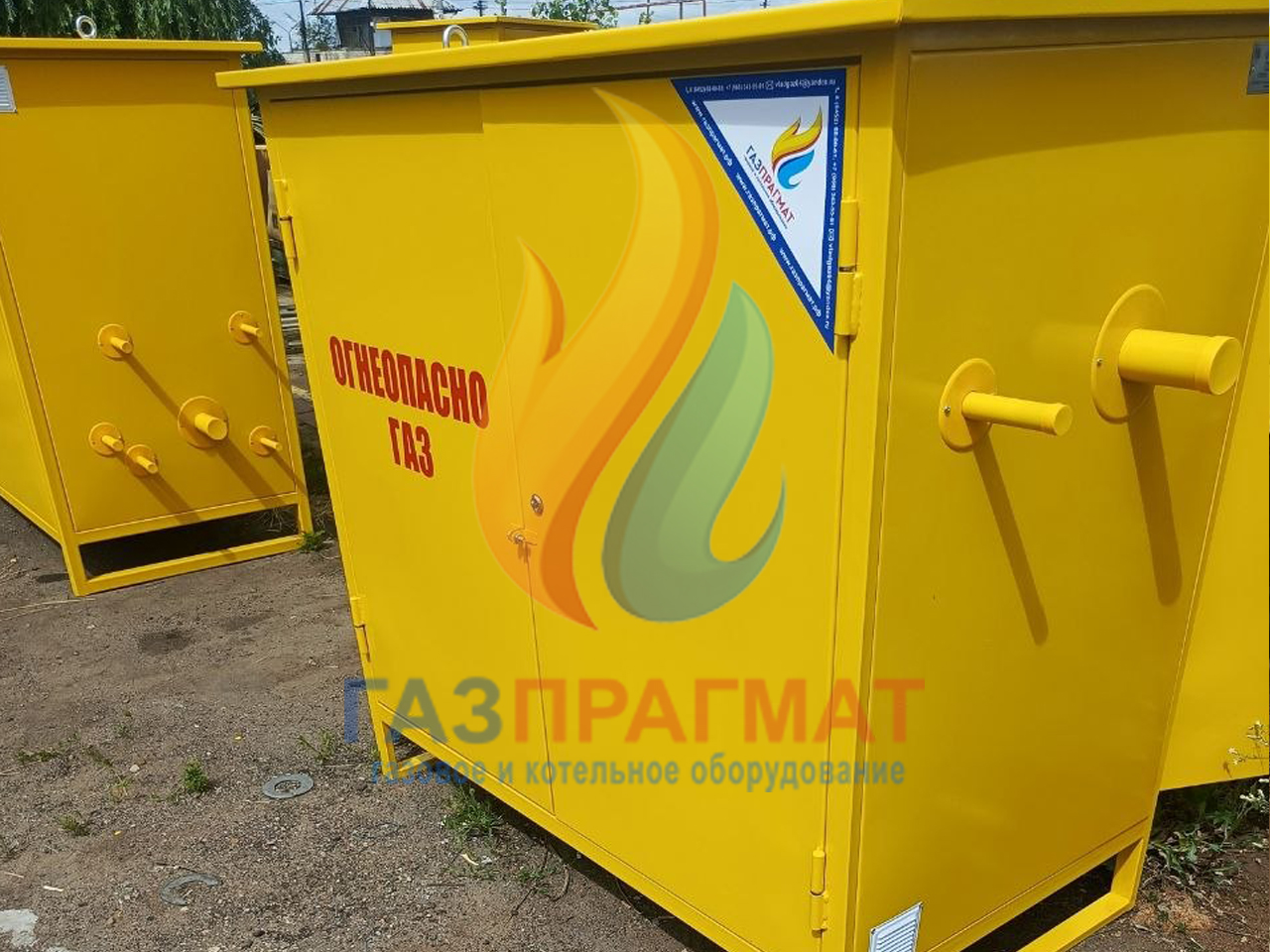

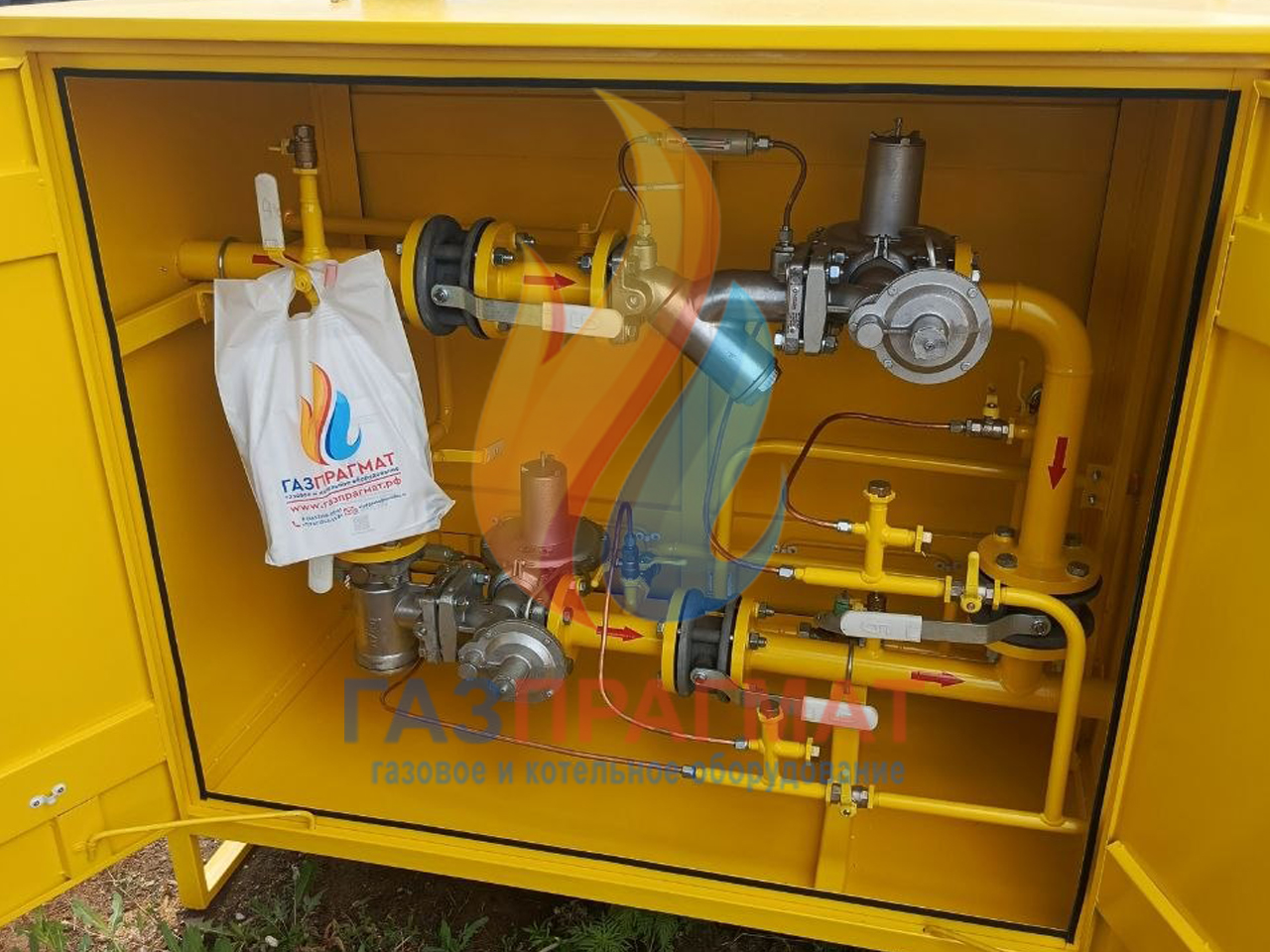

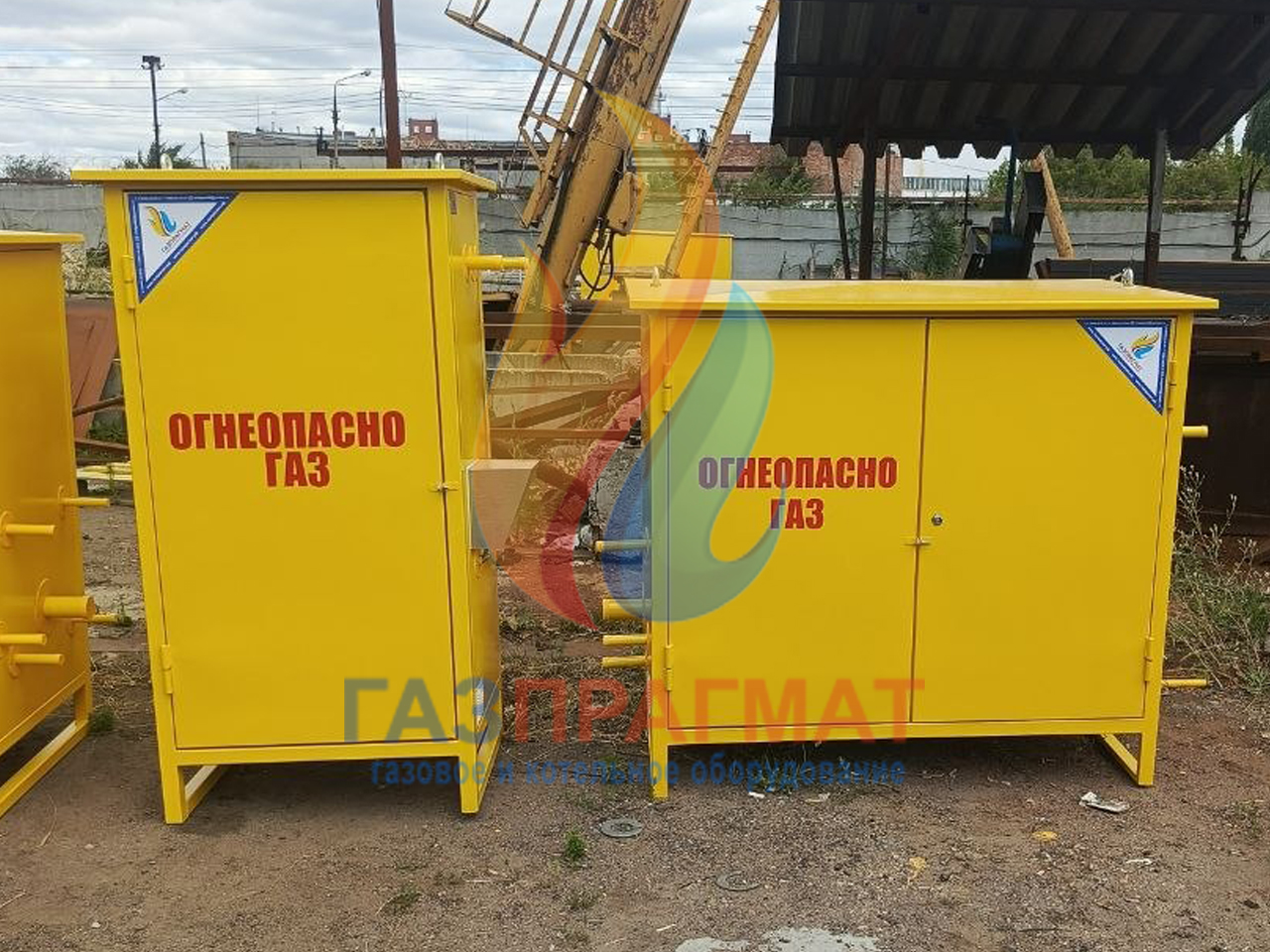

Газорегуляторный пункт шкафной типа ГРПШ-04-2У1 с основной и резервной линиями редуцирования выпускается на базе регулятора давления РДНК и поставляется в металлическом шкафе с подогревом или без такового по выбору заказчика.

Модельный ряд газорегуляторных шкафных пунктов с различными регуляторами давления газа типа РДНК

газорегуляторный пункт шкафной ГРПШ-04-2У1 с регулятором давления газа РДНК-400
газорегуляторный пункт шкафной ГРПШ-05-2У1 с регулятором давления газа РДНК-400М
газорегуляторный пункт шкафной ГРПШ-02-2У1 с регулятором давления газа РДНК-У
газорегуляторный пункт шкафной ГРПШ-07-2У1 с регулятором давления газа РДНК-1000

Преимущества отгруженного оборудования:

Бесперебойность газоснабжения — наличие основной и резервной линий редуцирования позволяет проводить обслуживание без остановки подачи газа .
Максимальная безопасность — регуляторы со встроенным предохранительно-запорным клапаном автоматически отключают подачу газа при аварийных ситуациях .
Надежная фильтрация — встроенный фильтр обеспечивает очистку газа от механических примесей .
Защита от превышения давления — предохранительный сбросной клапан срабатывает при превышении выходного давления .
Широкий диапазон рабочих температур — исполнение У1 обеспечивает работу от –40 до +60 °С .
Полная заводская готовность — оборудование поставляется в собранном и испытанном виде, что сокращает сроки монтажа.

Область применения ГРПШ-04-2У1:

Промышленных предприятий и производственных объектов
Сельскохозяйственных предприятий
Коммунально-бытовых объектов (жилые дома, котельные)
Городских и сельских населенных пунктов

Оборудование предназначено для объектов с максимальным расходом газа не более 300 м³/ч

Доставка оборудования осуществляется во все города России.

Если Вы хотите купить ГРПШ, узнать цену газовой установки или получить больше информации о оборудовании, нажмите на кнопку "запросить цену". Также Вы можете связаться с нами по телефонам +7 (8452) 68-00-61 , +7 (960) 343-55-81 или пишите на электронную почту gazpragmat@mail.ru

Обозначение	Регулятор поз. 5	Манометр поз. 7	Манометр поз. 8
ГРПШ-02-2У1	РДНК-У	МП-16	не комплектуется
ГРПШ-04-2У1	РДНК-400	МП-10	не комплектуется
ГРПШ-05-2У1	РДНК-400М	МП-10	не комплектуется
ГРПШ-07-2У1	РДНК-1000	МП-10	не комплектуется

Параметр			ГРПШ-04-2У1	ГРПШ-05-2У1	ГРПШ-02-2У1	ГРПШ-07-2У1
Регулятор давления			РДНК-400	РДНК-400М	РДНК-У	РДНК-1000
Регулируемая среда			Природный газ по ГОСТ 5542-87
Максимальное входное давление		МПа	0,6	0,6	1,2	0,6
Диапазон настройки выходного давления		кПа	2,0 - 5,0
Пропускная способность в зависимости от входного давления, не менее	0,05 МПа	м³/ч	45	55	55	70
	0,1 МПа	м³/ч	80	100	100	130
	0,2 МПа	м³/ч	125	180	175	280
	0,3 МПа	м³/ч	170	300	250	450
	0,4 МПа	м³/ч	200	400	330	600
	0,5 МПа	м³/ч	250	500	410	700
	0,6 МПа	м³/ч	300	600	500	900
	0,7 МПа	м³/ч	-	-	580	-
	0,8 МПа	м³/ч	-	-	655	-
	0,9 МПа	м³/ч	-	-	750	-
	1,0 МПа	м³/ч	-	-	830	-
	1,1 МПа	м³/ч	-	-	915	-
	1,2 МПа	м³/ч	-	-	1000	-
Неравномерность регулирования		%	±10
Клапан предохранительный сбросной			КПС-Н
Давление начала срабатывания сбросного клапана		кПа	2,0 - 6,5
Диапазон настройки срабатывания отключающего устройства	при понижении выходного давления	кПа	0,2 — 0,5
Диапазон настройки срабатывания отключающего устройства	при повышении выходного давления	кПа	1,2 — 1,8
Присоединительные размеры	входного патрубка	мм	Ду 50
	выходного патрубка	мм	Ду 50
	импульса	мм	Ду 15
Температура окружающего воздуха		ºС	-40...+60
Система обогрева			ГАЗОВОЕ «ДА» / «НЕТ»
Расход для системы обогрева		м³/ч	0,05±15%
Соединение входного и выходного патрубков, импульса		мм	сварное по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО)		лет	3
Средний срок службы		лет	15
Масса		кг	150
