Газорегуляторный пункт шкафной ГРПШ-04-2У1 (настенный) производства компании «ГАЗПРАГМАТ» представляет собой компактное модульное изделие заводской готовности, предназначенное для редуцирования высокого или среднего давления природного газа до заданных параметров, автоматического поддержания выходного давления, а также для аварийного отключения подачи газа при отклонении параметров сверх допустимых значений.
Конструктивные особенности:
- - Настенное исполнение — шкаф адаптирован для крепления на вертикальную поверхность. Не требует устройства отдельного фундамента, экономит полезную площадь, удобен при ограниченных габаритах помещения.

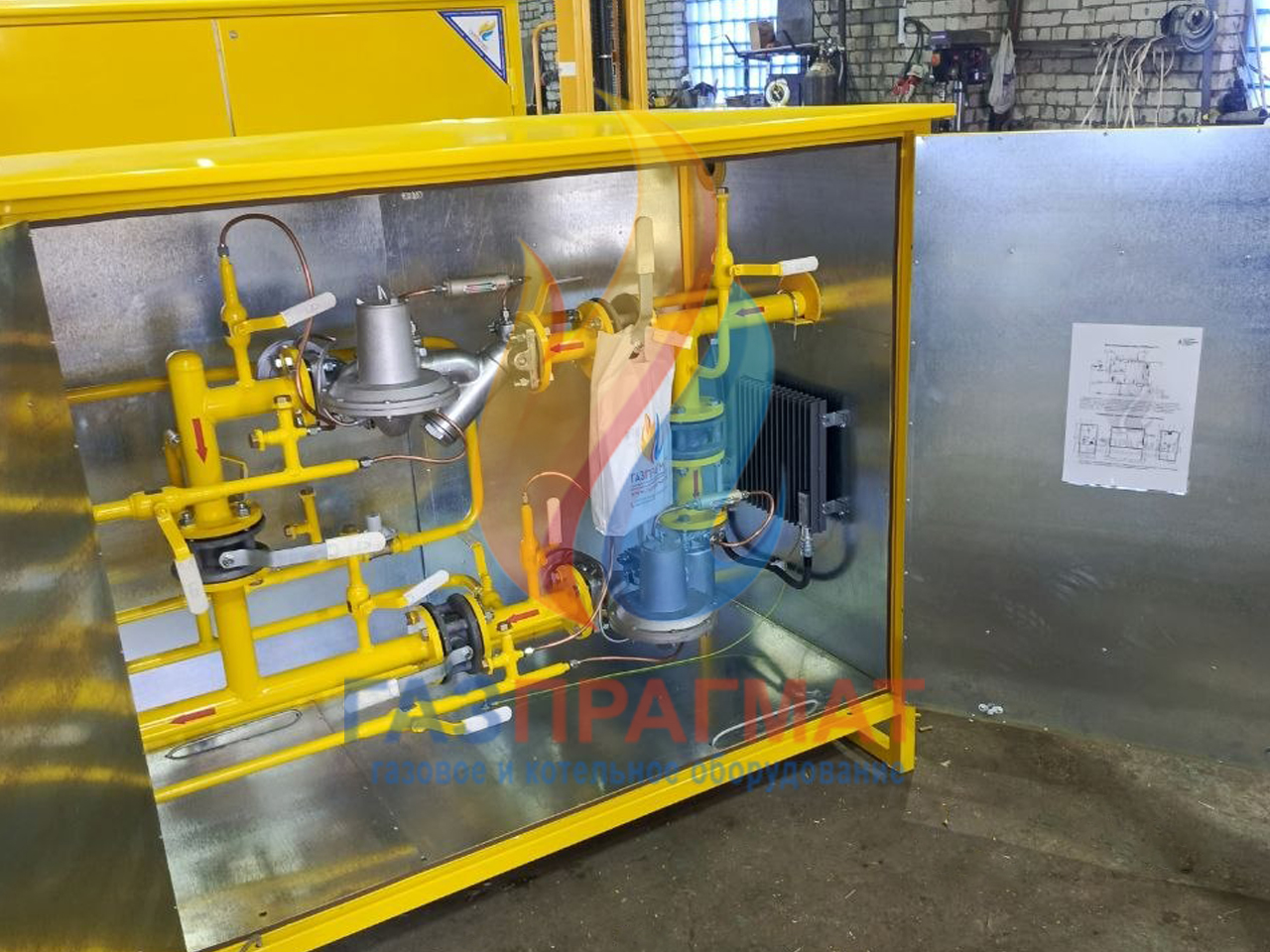

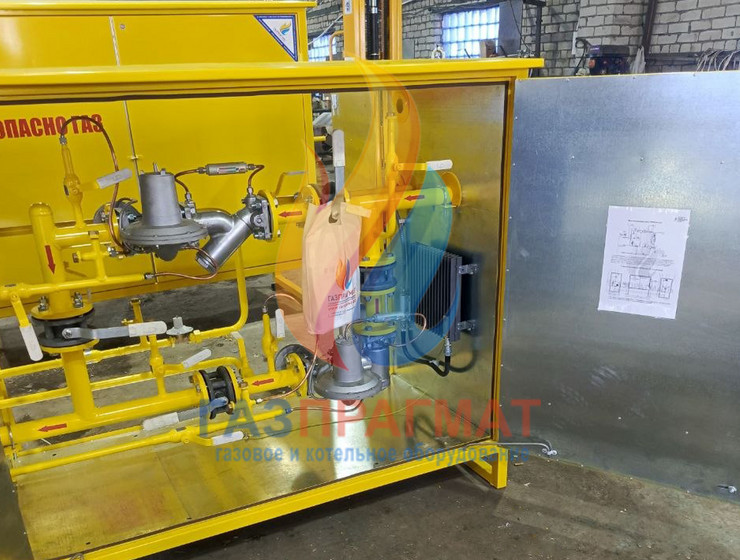

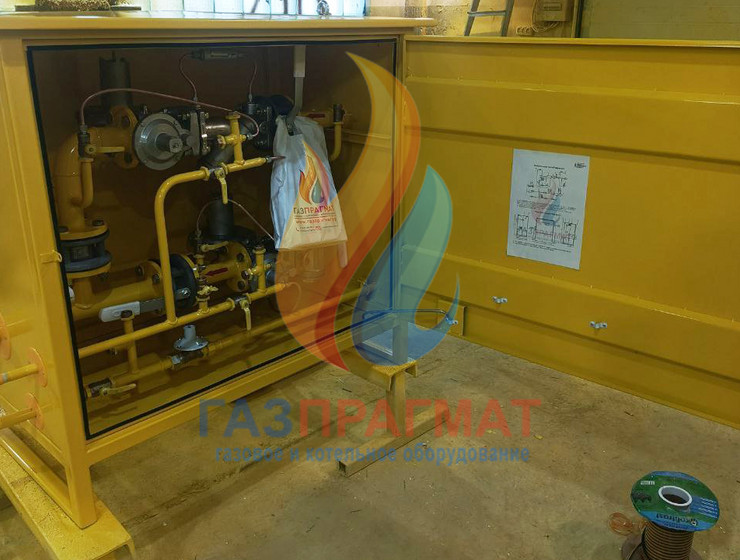

- - Две линии редуцирования — основная и резервная линии на базе двух регуляторов РДНК-400 (модификация ТРТС-016). Схема с резервированием позволяет проводить техническое обслуживание или ремонт одной линии без остановки подачи газа потребителю.
- - Присоединение — входной и выходной патрубки выполнены на Ду50 (сварное или фланцевое исполнение по проекту).
Усиленный контроль сварных соединений — все сварные швы газопроводов внутри шкафа прошли:
- - визуальный и измерительный контроль (ВИК);
- - рентгенографический контроль (просвечивание) с оформлением заключения аттестованной лаборатории.
Регуляторы давления РДНК-400 (ТРТС-016)
Регуляторы РДНК-400 являются комбинированными устройствами прямого действия, совмещающими функции регулятора давления и предохранительно-запорного клапана (ПЗК). Они обеспечивают автоматическое отключение подачи газа при аварийном повышении или понижении выходного давления сверх допустимых значений. Модификация ТРТС-016 имеет особенности исполнения, уточняемые в проектной документации.
Преимущества оборудования:
- Экономия пространства — настенное исполнение не требует фундамента, позволяет размещать шкаф на стене в ограниченных условиях.
- Бесперебойность газоснабжения — наличие основной и резервной линий редуцирования позволяет проводить обслуживание без остановки подачи газа.
- Максимальная безопасность — регуляторы со встроенным предохранительно-запорным клапаном автоматически отключают подачу газа при аварийных ситуациях.
- Подтвержденное качество сварных швов — рентгенографический контроль и заключение лаборатории гарантируют надежность и герметичность газопроводов.
- Полная заводская готовность — оборудование поставляется в собранном и испытанном виде, что сокращает сроки монтажа.
Область применения ГРПШ-04-2У1 в настенном исполнении:
- промышленных предприятий и производственных цехов;
- котельных и тепловых пунктов;
- жилых массивов и коммунально-бытовых объектов;
- объектов с ограниченным пространством для размещения газового оборудования.
Дополнительные опции (по требованию):
- Фильтр с индикатором перепада давления (ИПД)
- Узел коммерческого учета расхода газа (счетчик + корректор)
- Утепление шкафа и система обогрева для холодных регионов
- Системы телеметрии и дистанционного контроля
- Нестандартные присоединительные размеры
Производитель: ООО «ГАЗПРАГМАТ». Производство осуществляется на собственных мощностях в соответствии с требованиями технической документации. Каждое изделие проходит многоступенчатый контроль качества и соответствует требованиям промышленной безопасности, ГОСТ и технических регламентов.
