Газорегуляторный пункт шкафной ГРПШ-13-2Н-2У1-СГ производства компании «ГАЗПРАГМАТ» представляет собой модульное изделие заводской готовности, предназначенное для редуцирования высокого или среднего давления природного газа до заданных параметров, автоматического поддержания выходного давления, а также для аварийного отключения подачи газа при отклонении параметров сверх допустимых значений.
Расшифровка маркировки:
Конструктивные особенности:
- - Две линии редуцирования: основная и резервная линии на базе двух регуляторов РДГ-50Н/35. Схема с резервированием позволяет проводить техническое обслуживание или ремонт одной линии без остановки подачи газа потребителю.
- - Регуляторы РДГ-50Н/35: комбинированные устройства прямого действия, совмещающие функции регулятора давления и предохранительно-запорного клапана (ПЗК). Автоматически отключают подачу газа при аварийном повышении или понижении выходного давления.
- - Подготовка под узел учета: исполнение «СГ» означает наличие технологической платформы (прямых участков) для монтажа счетчика газа, что избавляет заказчика от необходимости самостоятельного проектирования и изготовления узла подключения.

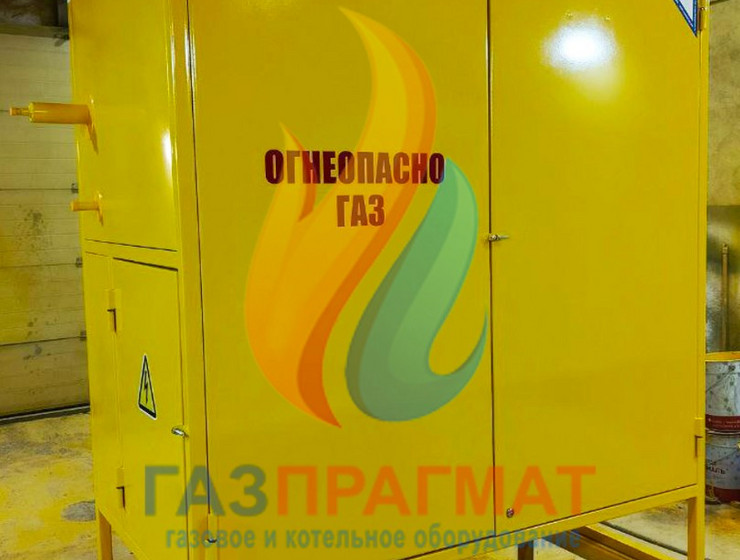

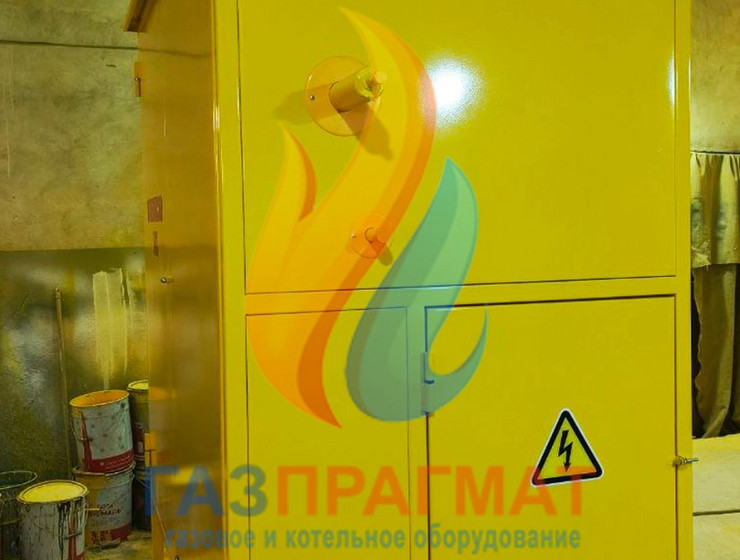

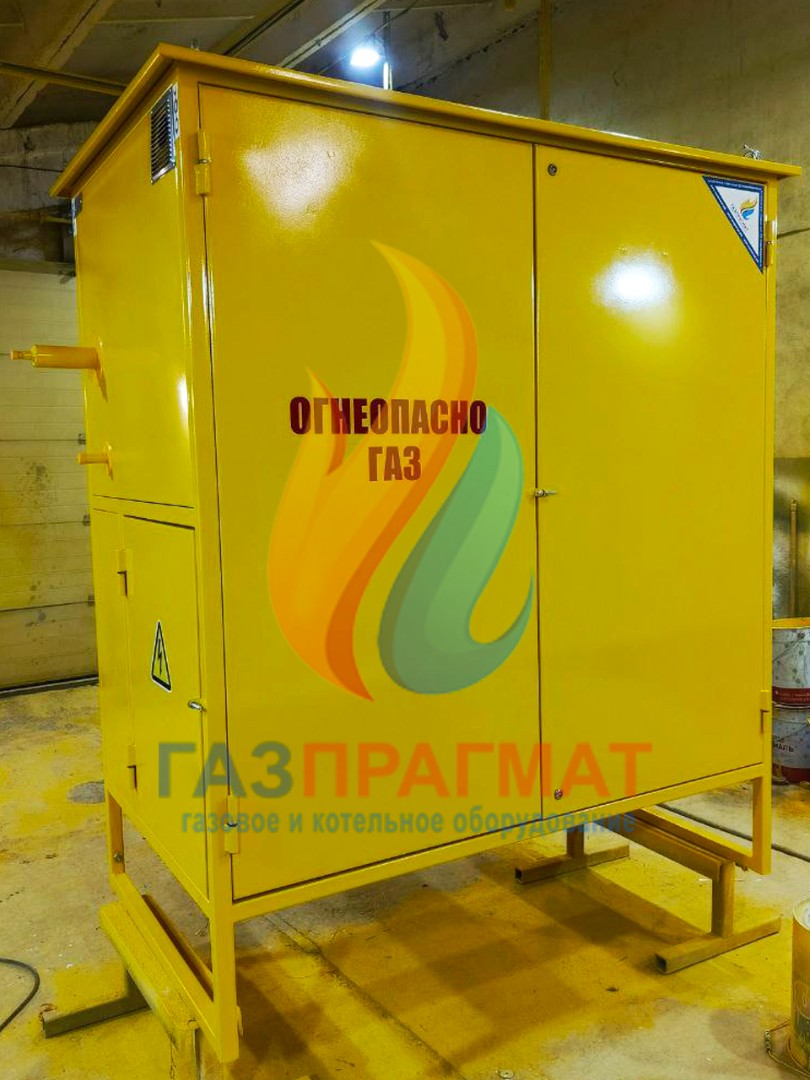

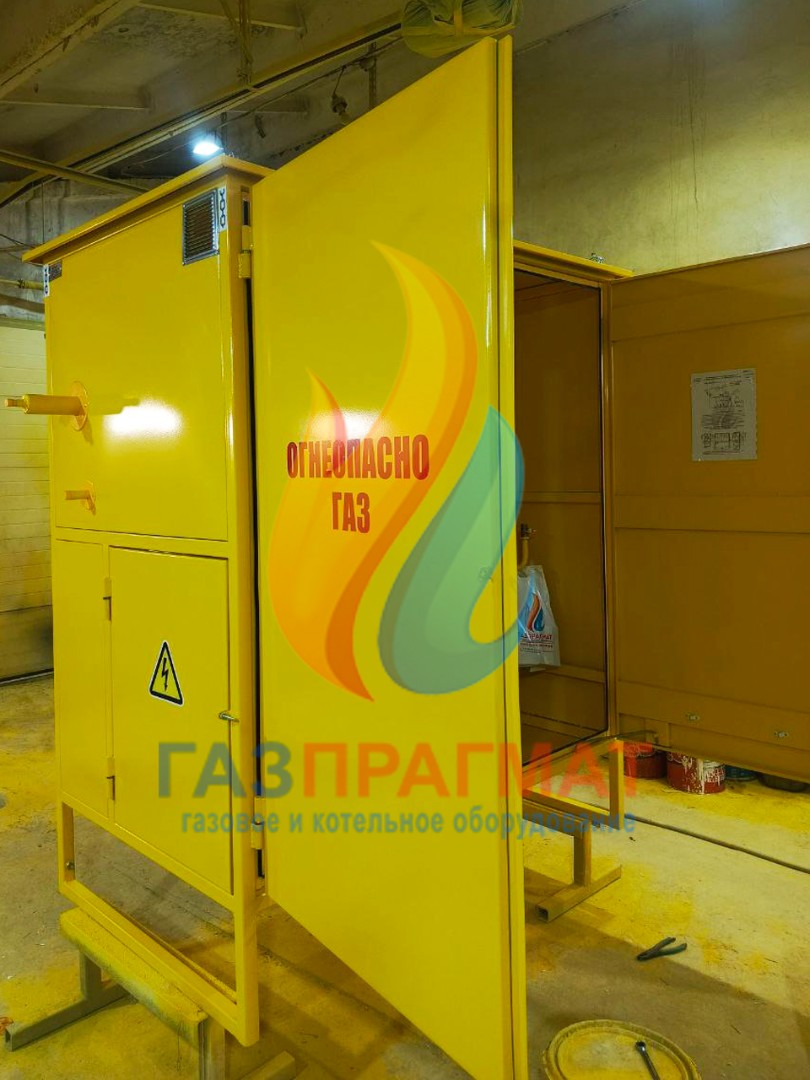

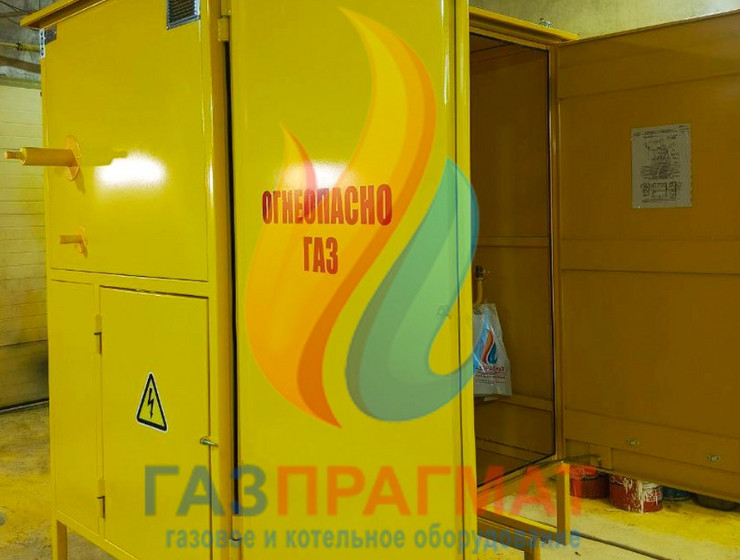

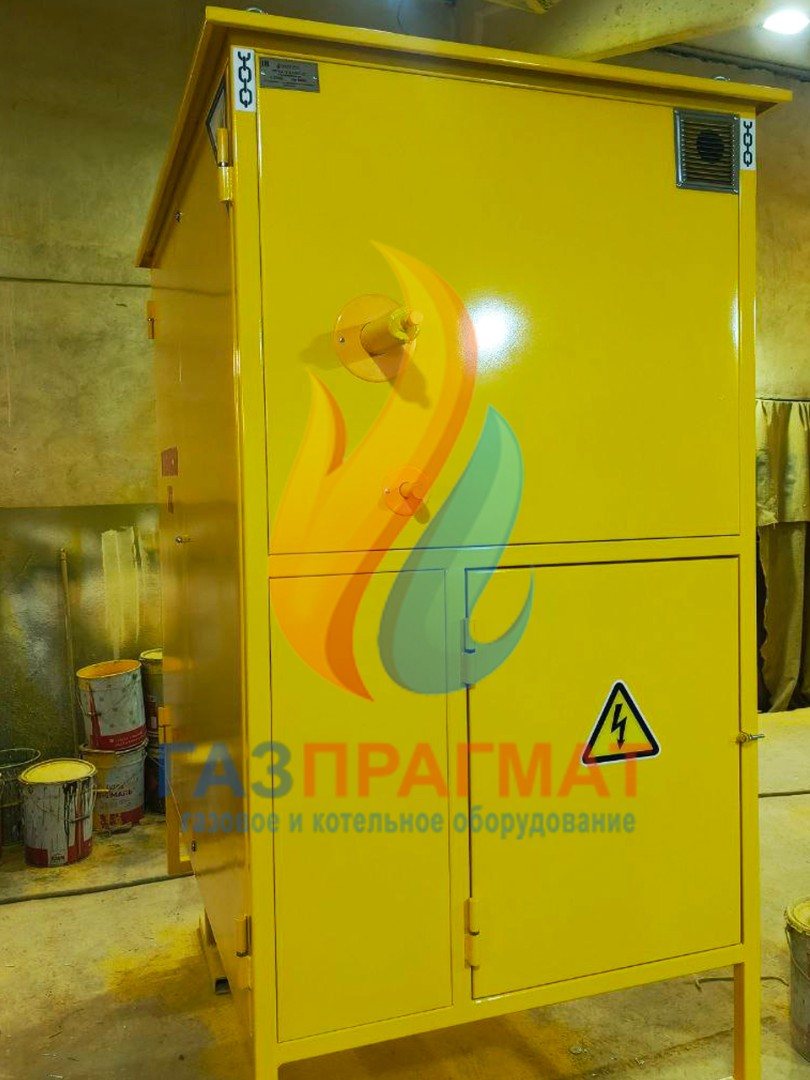

- - Шкафное исполнение: металлический шкаф с антикоррозионным покрытием, климатическое исполнение У1 (работоспособность при температурах от –40 до +60 °С).
Регуляторы давления РДГ-50Н/35
Регуляторы РДГ-50Н/35 (Ду50, диаметр седла 35 мм) производства АО «Завод «Газпроммаш» (г. Саратов) предназначены для установки в газорегуляторных пунктах систем газоснабжения городских и сельских населенных пунктов, промышленных и коммунально-бытовых предприятий.
Преимущества оборудования:
- - Бесперебойность газоснабжения — наличие основной и резервной линий редуцирования позволяет проводить обслуживание без остановки подачи газа.
- - Максимальная безопасность — регуляторы со встроенным предохранительно-запорным клапаном автоматически отключают подачу газа при аварийных ситуациях.
- - Готовность к коммерческому учету — исполнение «СГ» предусматривает подготовку под установку счетчика газа, что сокращает затраты на монтаж узла учета.
- - Высокая пропускная способность — суммарная пропускная способность двух линий достигает 1800 м³/ч при входном давлении 0,1 МПа.
- - Надежность компонентов — регуляторы производства АО «Завод «Газпроммаш» обеспечивают точность и долговечность работы.
- - Полная заводская готовность — оборудование поставляется в собранном и испытанном виде, что сокращает сроки монтажа.
ГРПШ-13-2Н-2У1-СГ применяется в системах газоснабжения:
- - промышленных предприятий и производственных цехов;
- - котельных, центральных и индивидуальных тепловых пунктов;
- - жилых массивов и коммунально-бытовых объектов;
- - сельскохозяйственных предприятий;
- - объектов, требующих коммерческого учета расхода газа.
Дополнительные опции (по требованию):
- - Установка узла коммерческого учета газа (счетчика с корректором)
- - Фильтр с индикатором перепада давления (ИПД)
- - Система обогрева (электрическая или газовая) для эксплуатации в холодных регионах
- - Теплоизоляция шкафа
- - Системы телеметрии и дистанционного контроля
- - Нестандартные присоединительные размеры
Производитель: ООО «ГАЗПРАГМАТ». Производство осуществляется на собственных мощностях в соответствии с требованиями технической документации. Каждое изделие проходит многоступенчатый контроль качества и соответствует требованиям промышленной безопасности, ГОСТ и технических регламентов.
