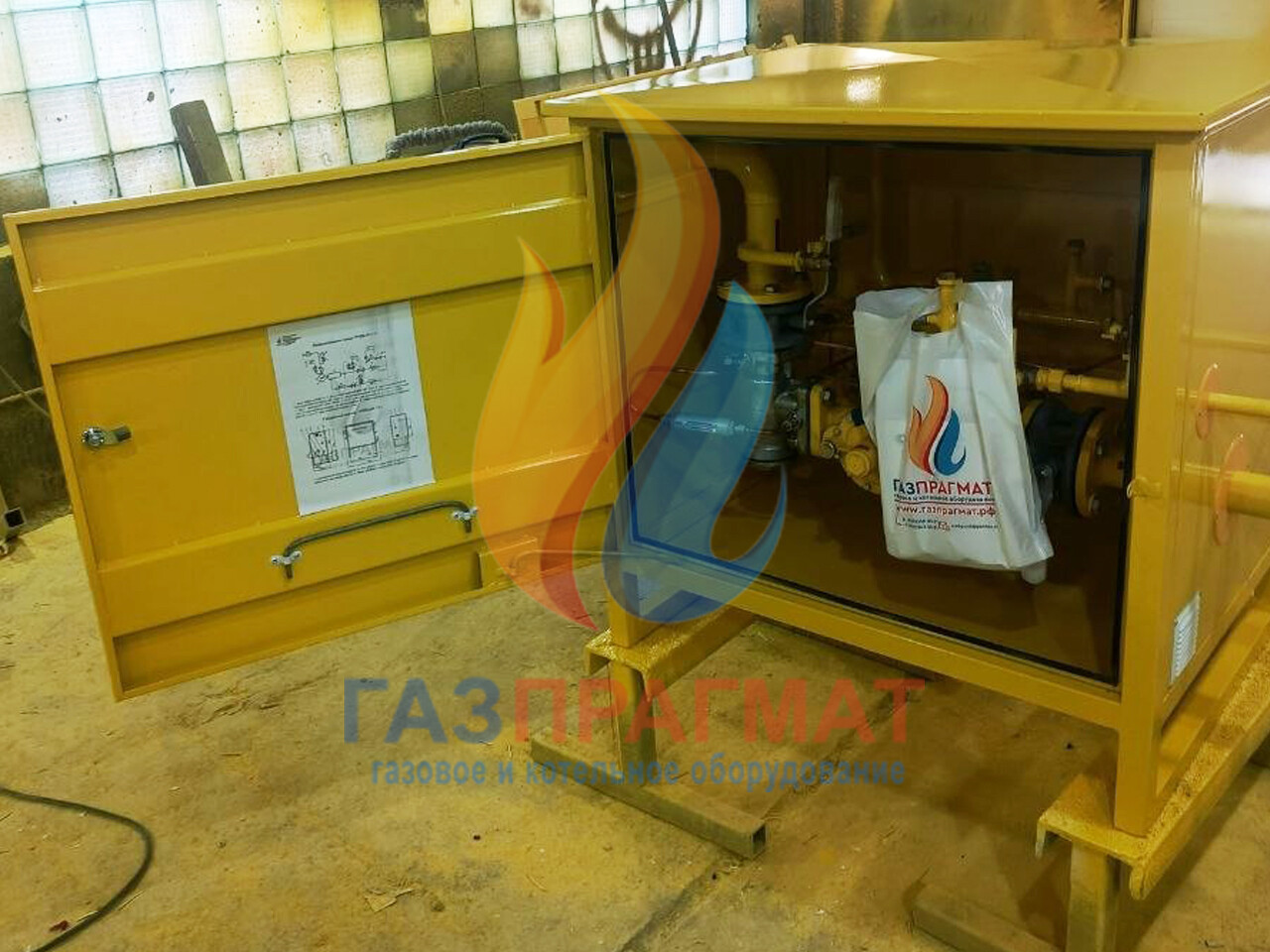

Производственная компания «ГАЗПРАГМАТ» завершила изготовление и отгрузила заказчику шкафной газорегуляторный пункт ГРПШ-07-1У1. Оборудование выполнено в однолинейном исполнении без байпаса, с двусторонним (проходным) подключением, оснащено регулятором давления РДНК-1000 и фильтром газа с индикатором перепада давления.
Конструктивные особенности ГРПШ-07-1У1:
- Однолинейная схема (1У1) без байпаса – минимальная металлоёмкость и стоимость, отсутствие обводной линии. Подходит для объектов, где допустимы кратковременные перерывы в газоснабжении (или имеется резервный источник).

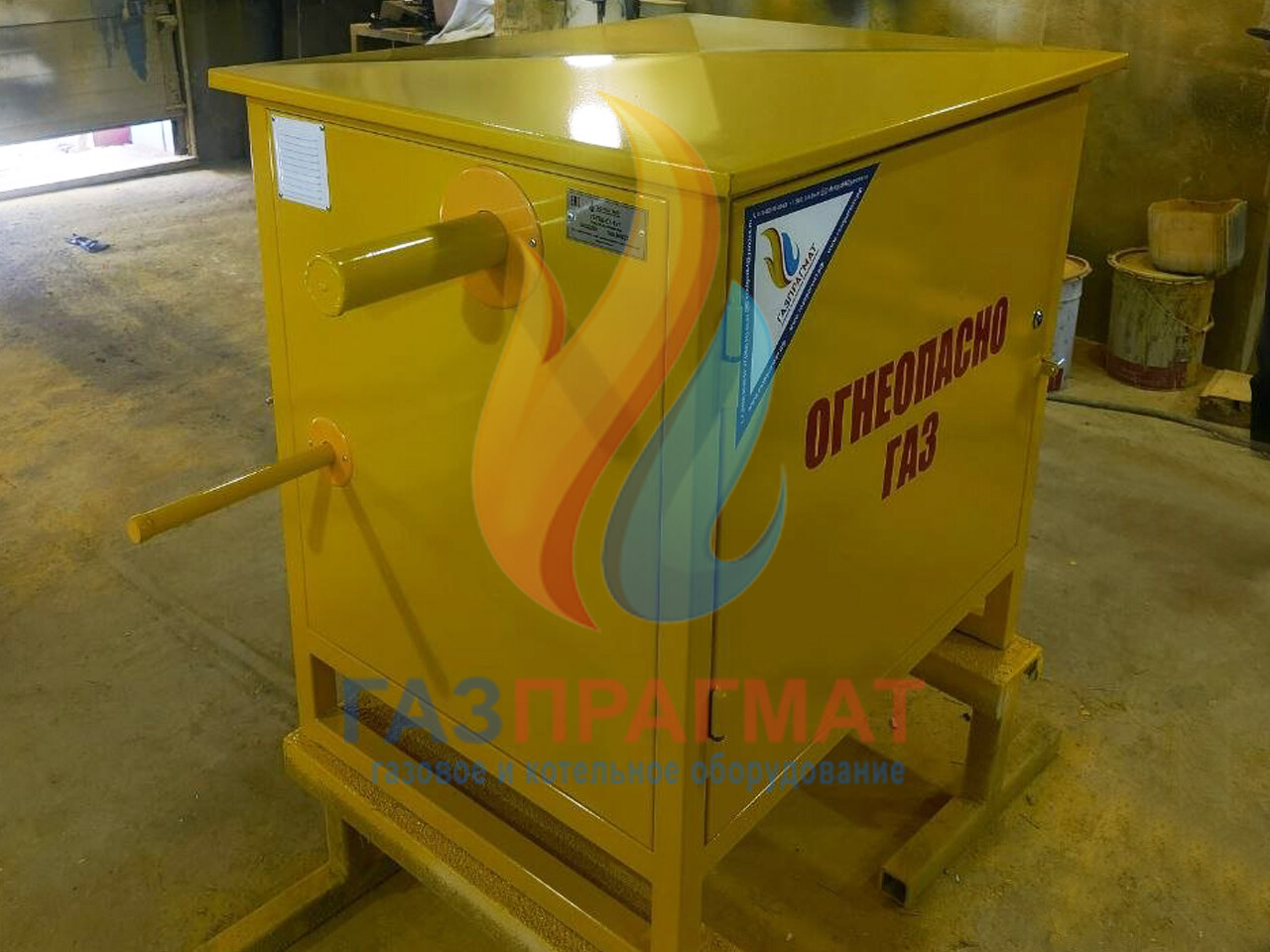

- Двустороннее (проходное) исполнение – входной и выходной патрубки расположены на противоположных сторонах шкафа, что упрощает врезку в газопровод и экономит пространство на объекте.

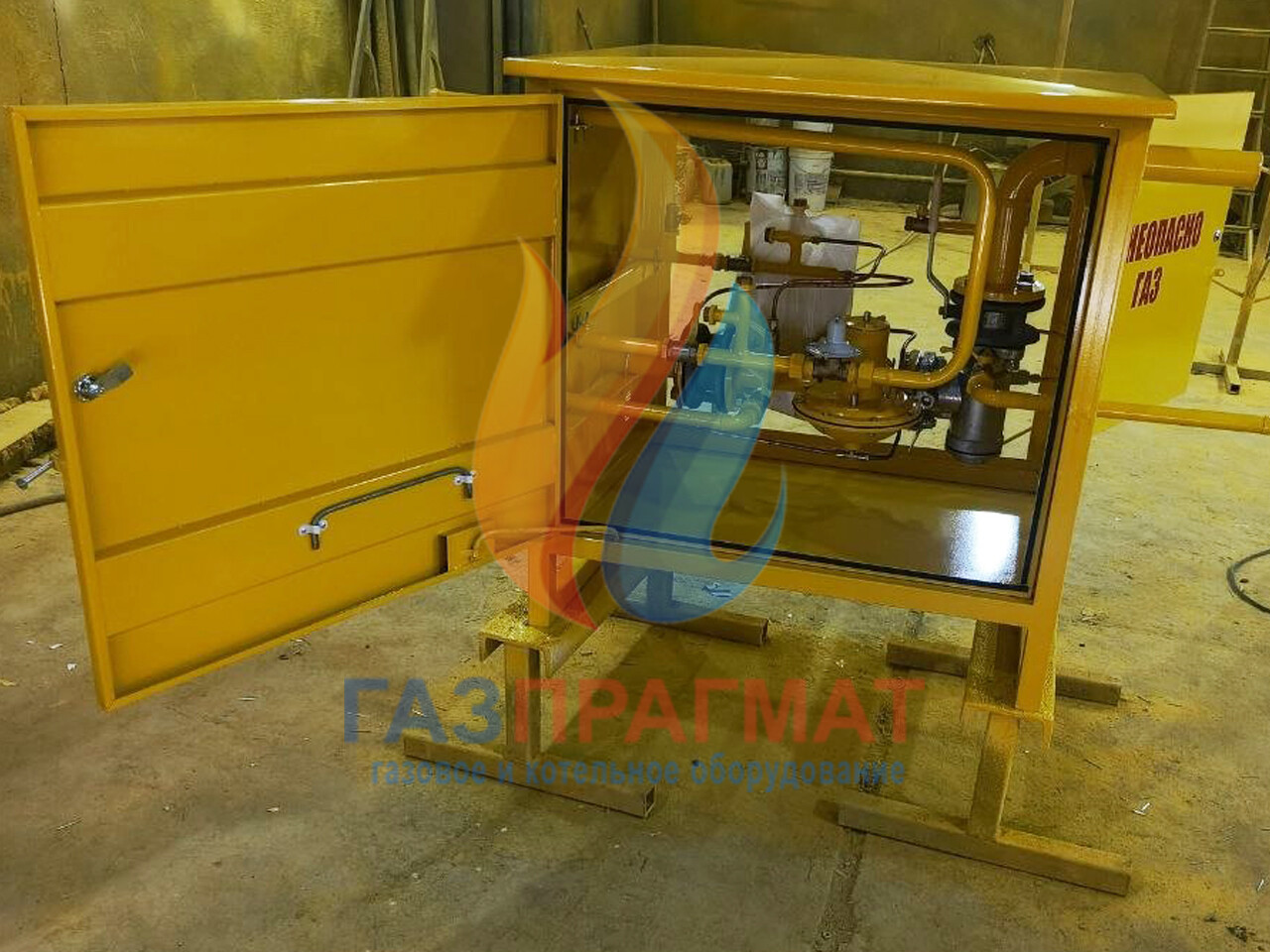

- Регулятор давления РДНК-1000 (ГМП) – комбинированное устройство прямого действия со встроенными предохранительно-запорным (ПЗК) и предохранительно-сбросным (ПСК) клапанами, а также фильтрующим элементом. Обеспечивает высокую пропускную способность и автоматическую защиту.
- Фильтр газовый с ИПД – дополнительная очистка газа от механических примесей, индикатор перепада давления сигнализирует о необходимости обслуживания.
Технические характеристики ГРПШ-07-1У1:
| Параметр | Значение |
|---|---|
| Модель | ГРПШ-07-1У1 |
| Регулятор | РДНК-1000 (ГМП) |
| Макс. входное давление | 0,6 МПа |
| Диапазон выходного давления | 2–5 кПа (настраивается) |
| Пропускная способность | до 1000 м³/ч |
| Схема редуцирования | однолинейная, без байпаса |
| Исполнение подключения | двустороннее (проходное) |
| Фильтр | ФГ с ИПД |
| Климатическое исполнение | У1 (от –40 до +60 °С) |
| Средний срок службы корпуса | 15 лет |
| Назначенный срок службы | 40 лет |
Экономическая эффективность ГРПШ-07-1У1
- Экономия на подготовке фундамента – компактная конструкция позволяет снизить затраты на устройство основания до 40% по сравнению с блочными ГРП.
- Экономия на сервисном обслуживании – высокая надёжность регулятора РДНК-1000 и отсутствие байпаса упрощают регламентные работы, сокращая ежегодные расходы на обслуживание почти в 2 раза (более 50%).
ГРПШ-07-1У1 рекомендован для объектов с высоким расходом газа (до 1000 м³/ч), допускающих кратковременные остановки подачи топлива:
| Категория | Примеры |
|---|---|
| Крупные котельные | промышленные, коммунальные котельные, ТЭЦ, котельные микрорайонов |
| Промышленные предприятия | заводы, фабрики (металлургия, пищевая, химическая, лёгкая промышленность) |
| ЖКХ | микрорайоны с централизованным газоснабжением |
| Сельское хозяйство | крупные элеваторы, зерносушильные комплексы, животноводческие фермы |
| Газовая промышленность | объекты ГМП (газомазутные промышленные объекты) |
Мы производим газорегуляторное оборудование полного цикла – от проектирования по ТЗ заказчика до изготовления, испытаний и отгрузки. Каждый ГРПШпроходит контроль качества и соответствует требованиям промышленной безопасности, ГОСТ и технических регламентов. Доставка по всей России. Для получения консультации, расчёта стоимости или уточнения параметров оборудования свяжитесь с нашими специалистами - контакты
