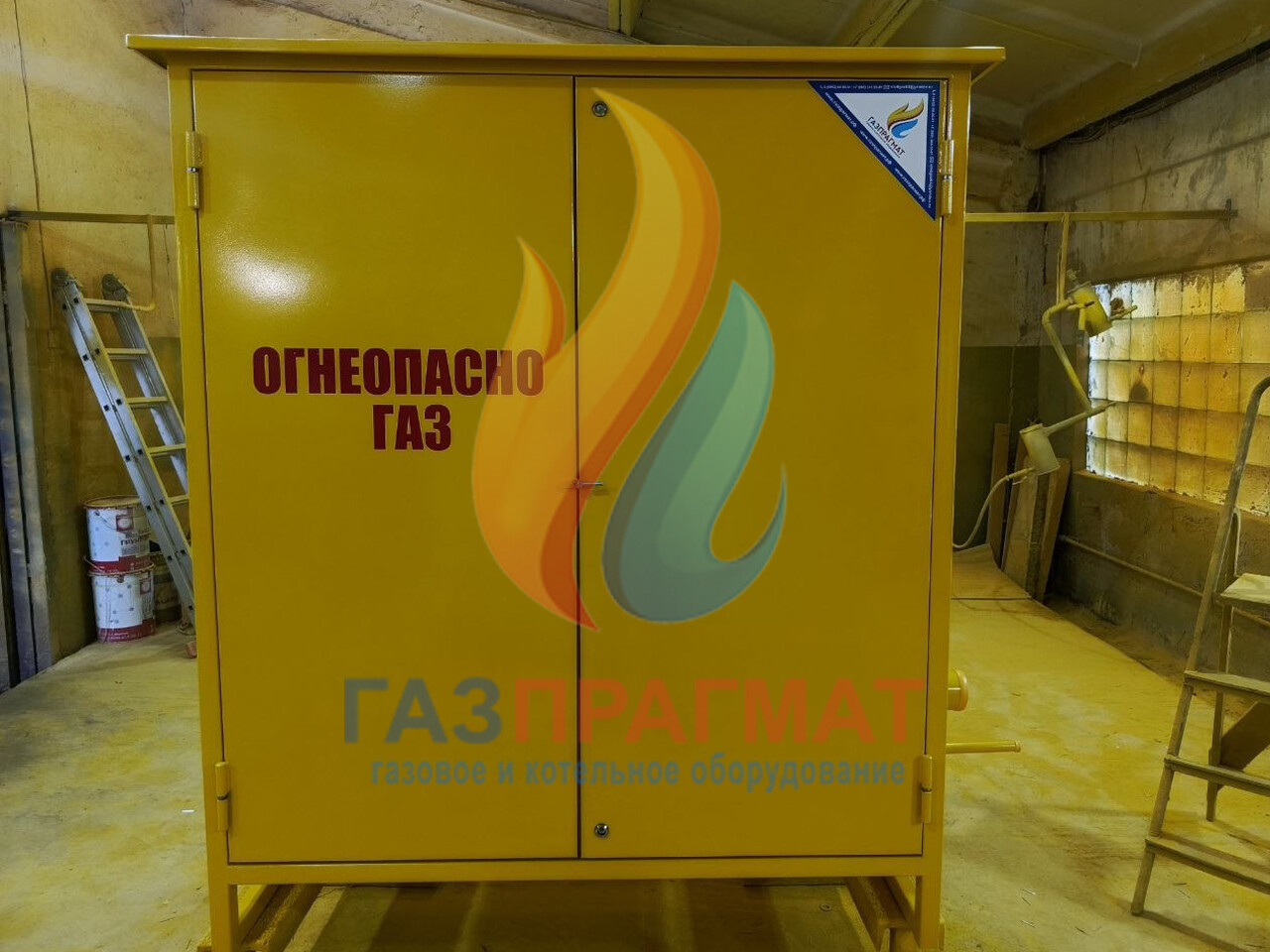

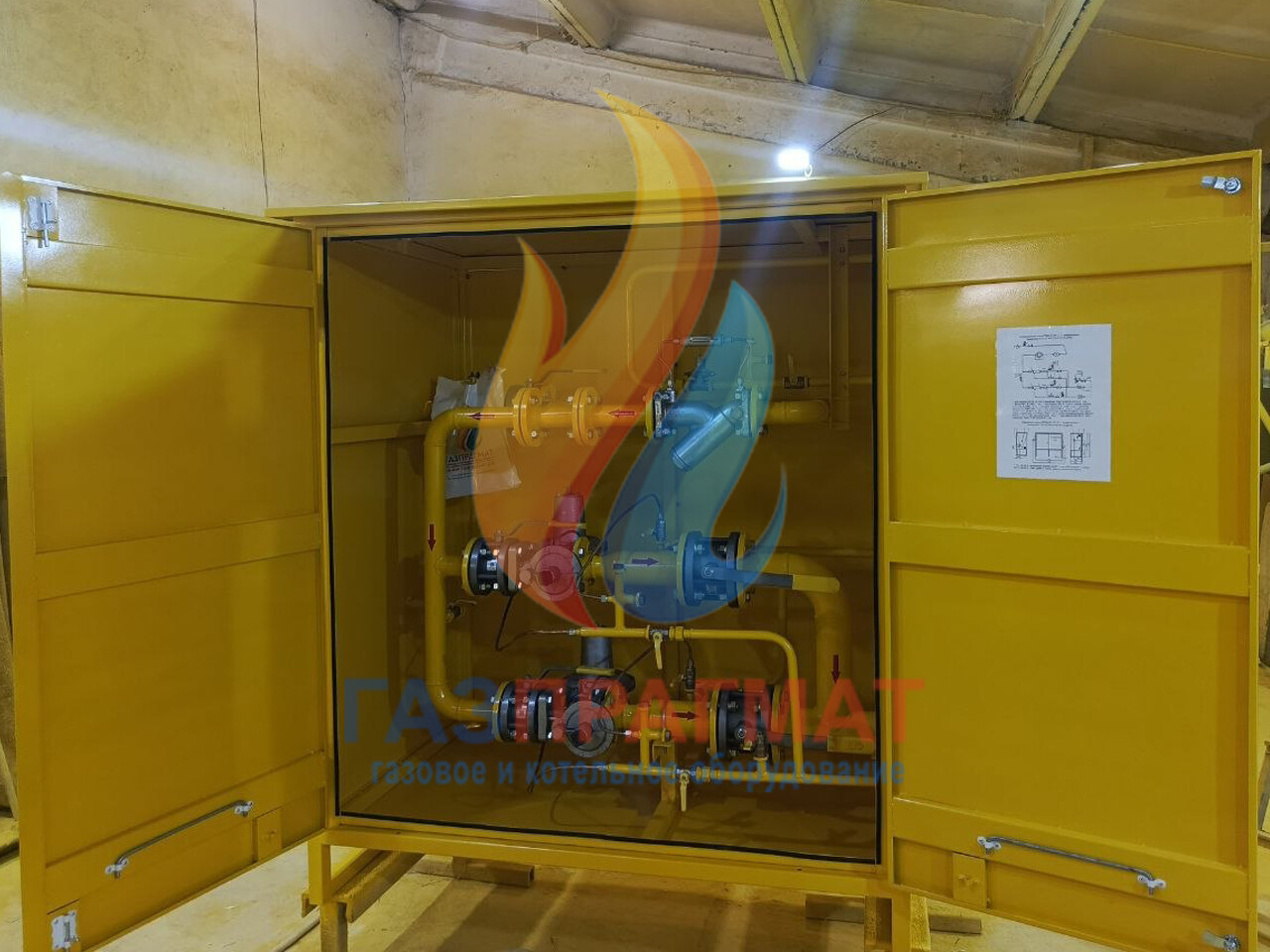

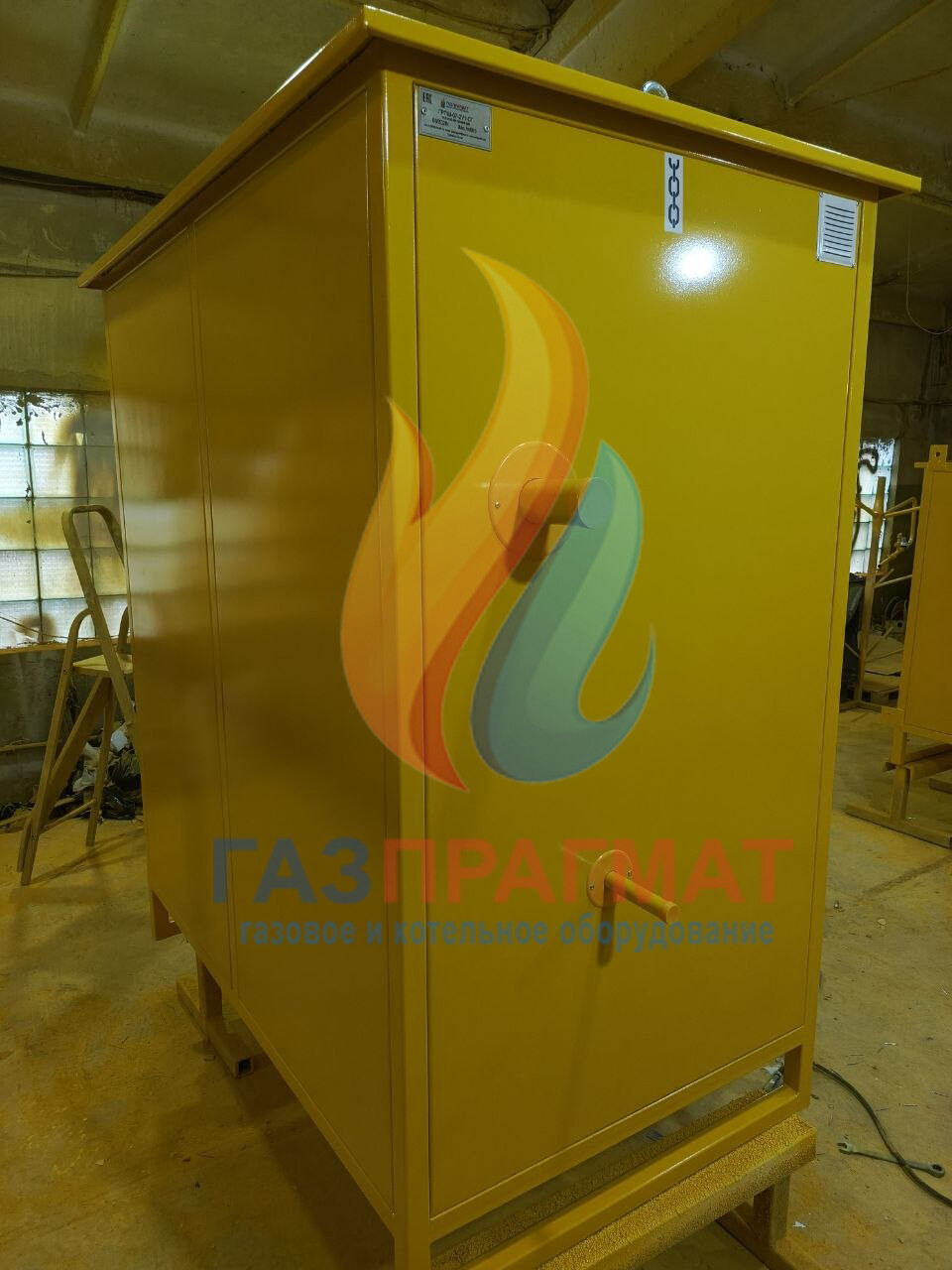

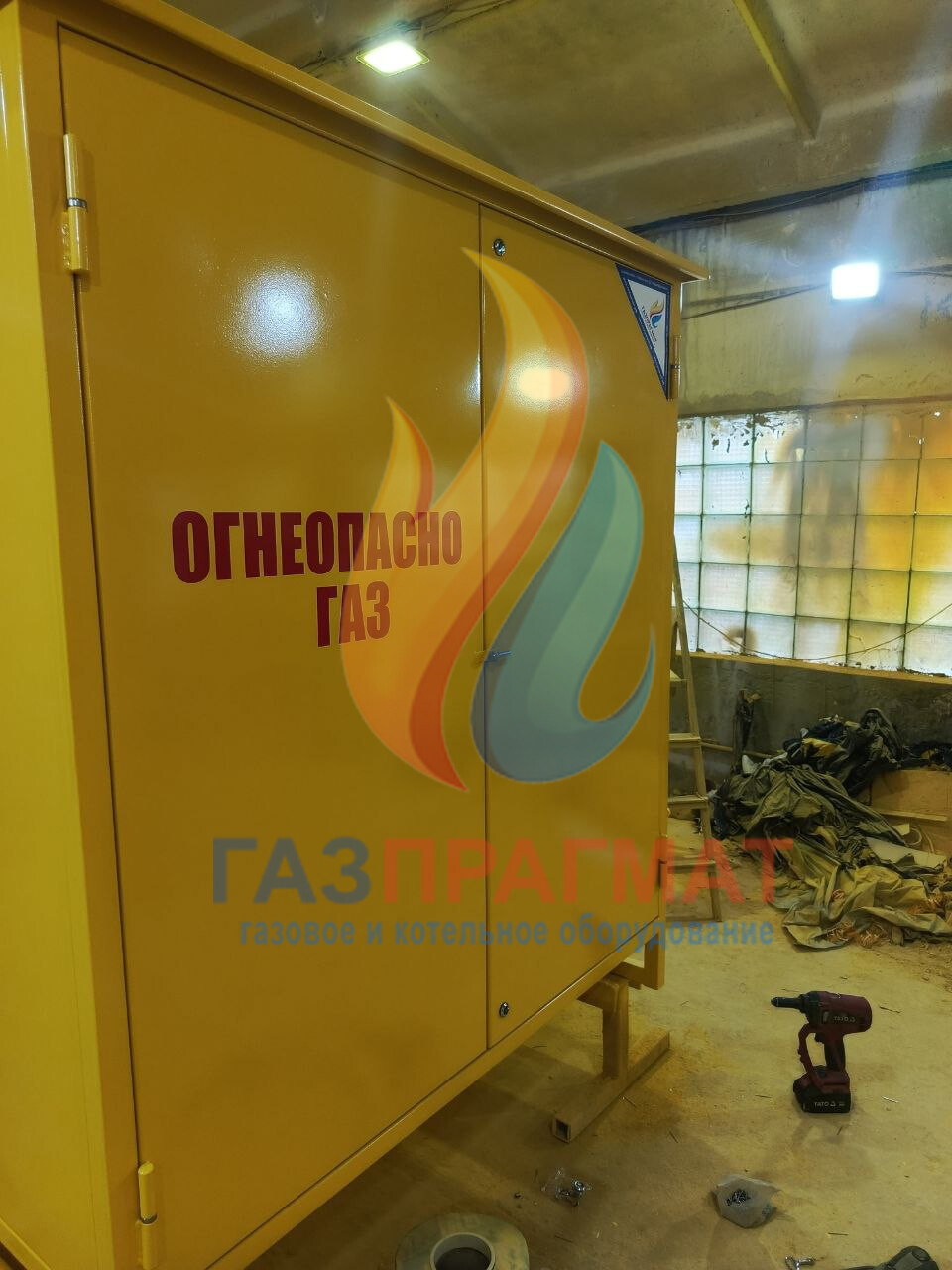

Компания ГАЗПРАГМАТ продолжает серию отгрузок высокотехнологичного газорегуляторного оборудования. Со склада в адрес заказчика отправлен газорегуляторный пункт шкафного типа ГРПШ-07-2У1-СГ — надежное решение для систем газоснабжения котельных, промышленных объектов и коммунальной инфраструктуры.
Конструкция и ключевые узлы

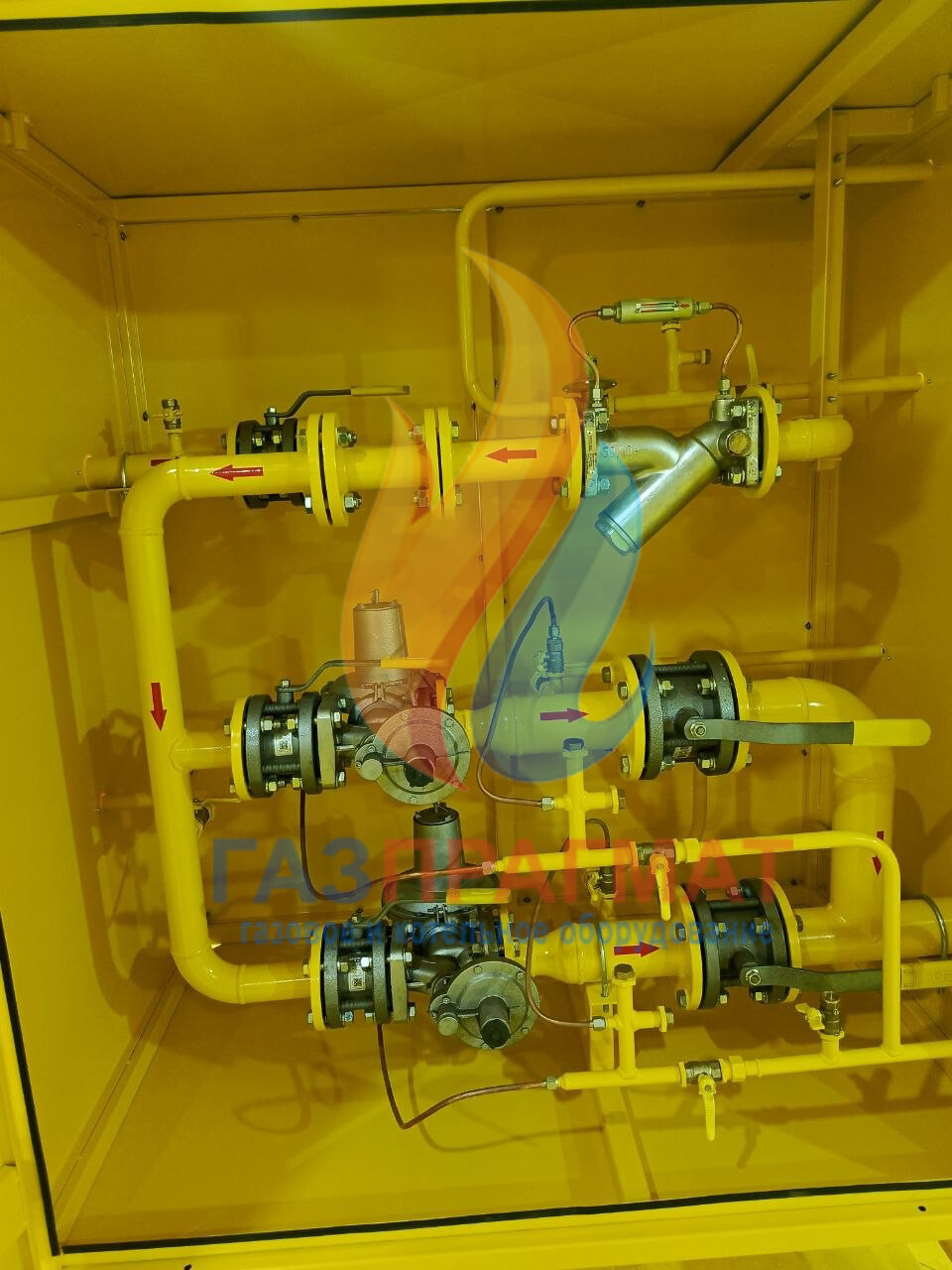

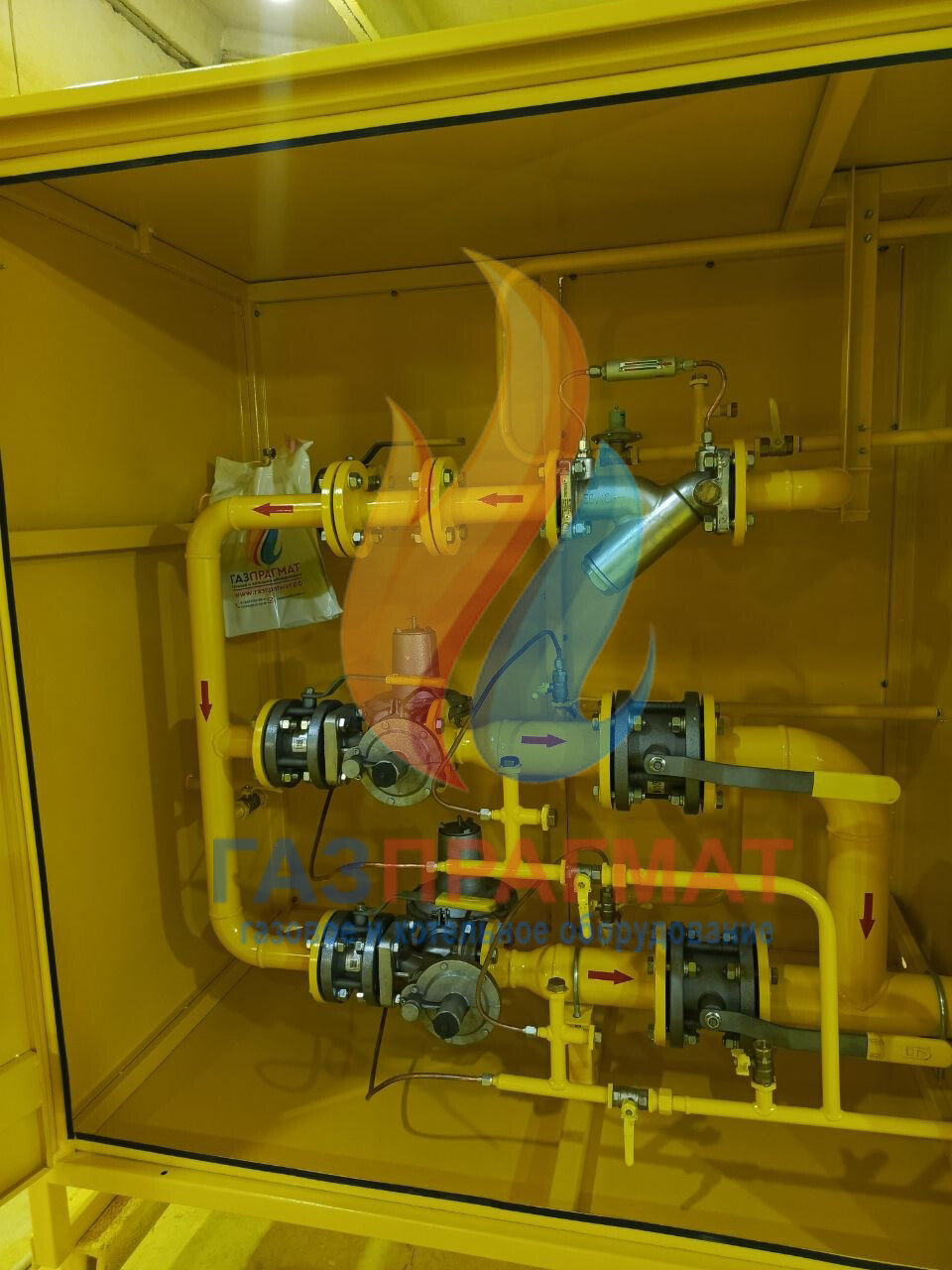

ГРПШ-07-2У1-СГ оснащен основной и резервной линиями редуцирования на базе регуляторов давления газа РДНК-1000 производства ЭПО «Сигнал». Каждый регулятор обеспечивает пропускную способность до 900 м³/ч и встроенную защиту от аварийного повышения или понижения выходного давления. Наличие двух линий гарантирует бесперебойную подачу газа даже при проведении регламентных работ или нештатных ситуациях на одной из них — потребитель не остается без газа.
Входное давление составляет до 0,6 МПа, диапазон настройки выходного давления — 2–5 кПа. Такие параметры делают пункт применимым для широкого спектра задач: от газоснабжения отопительных котельных до обеспечения технологических нужд производственных цехов.
Узел учета газа
Шкаф комплектуется технической катушкой под измерительный комплекс ТАУ-СГЭКР-Р-0,5-65/1,6 на базе ротационного счетчика РВГ-G40 1:30 исп. А/У с корректором. Комплекс ТАУ-СГЭКР-Р предназначен для измерения объема и объемного расхода неагрессивного сухого газа при рабочих и стандартных условиях. Ротационный счетчик РВГ-G40 с диапазоном 1:30 обеспечивает высокую точность учета как при малых, так и при значительных расходах газа, что особенно важно для объектов с неравномерным потреблением.
Исполнение «А/У» подразумевает наличие встроенного корректора, автоматически приводящего измеренный объем газа к стандартным условиям с учетом температуры и давления. Это позволяет заказчику получать достоверные данные для коммерческих расчетов и внутреннего технологического контроля.
Безопасность и контроль
Безопасность эксплуатации ГРПШ-07-2У1-СГ обеспечивает сигнализатор загазованности ЭК22 с преобразователем перепада давления ППД на 1,6 кПа. ЭК22 контролирует концентрацию метана в воздухе рабочей зоны и подает сигнал при превышении пороговых значений, что критически важно для объектов повышенной опасности. Преобразователь ППД 1,6 кПа, входящий в состав измерительного комплекса, предназначен для преобразования перепада давления в частотный электрический сигнал и отличается искробезопасным исполнением.
Присоединительные размеры

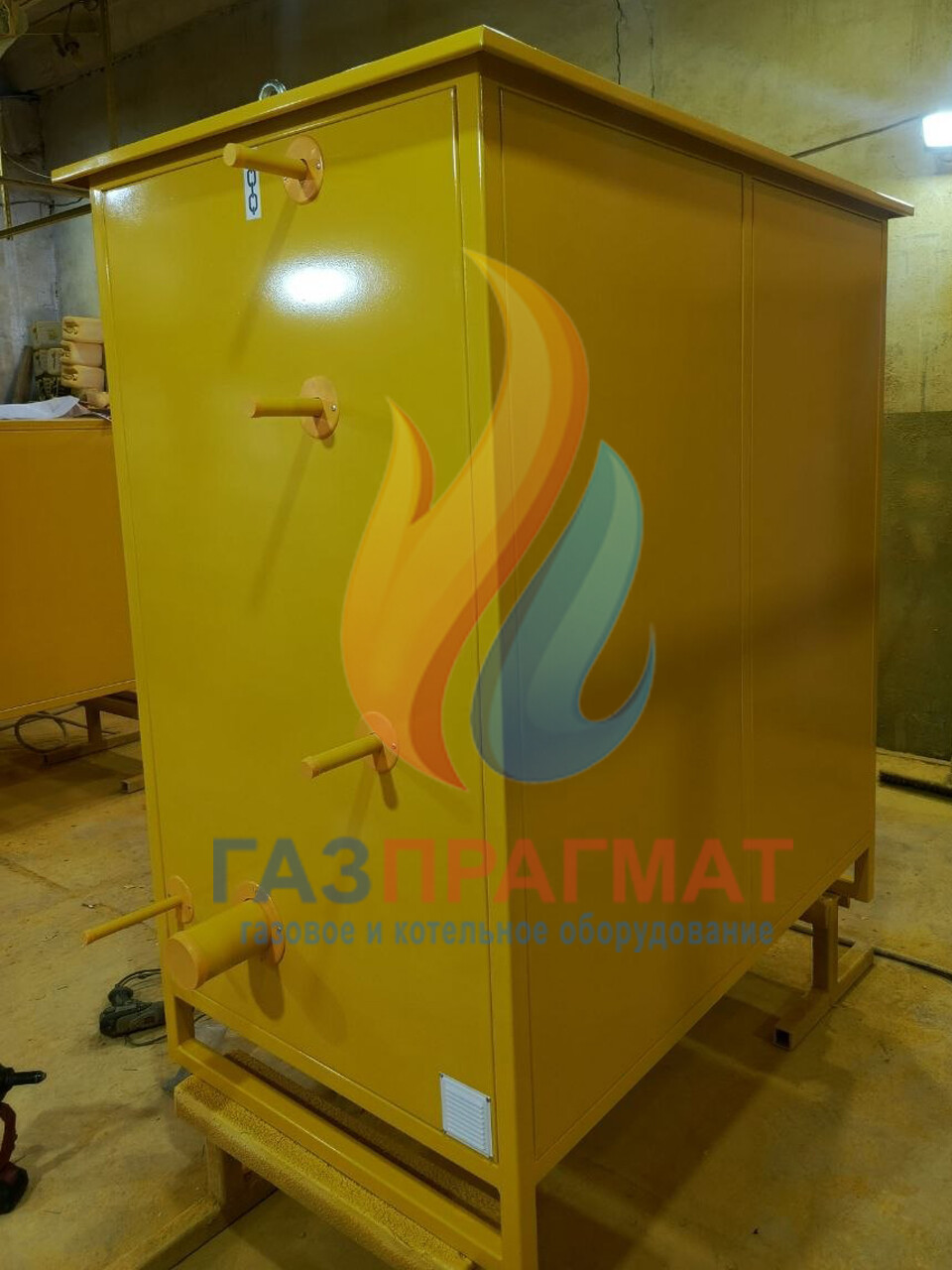

Пункт выполнен с входным патрубком Ду50 и выходным Ду80, что обеспечивает оптимальную пропускную способность для объектов средней мощности. Максимальная пропускная способность ГРПШ-07-2У1 достигает 800 м³/ч (для газа плотностью 0,73 кг/м³).
Сферы применения
ГРПШ-07-2У1-СГ с двумя линиями редуцирования и узлом учета рекомендуется для установки на наружных стенах котельных и производственных зданий, а также для отдельно стоящего размещения на территории промышленных площадок. Оборудование успешно применяется для газоснабжения:
- отопительных и производственно-отопительных котельных;
- промышленных предприятий с технологическими газовыми потребителями;
- объектов коммунально-бытового назначения;
- крышных котельных жилых и общественных зданий.
Сочетание надежных регуляторов РДНК-1000, современного узла учета на базе ТАУ-СГЭКР-Р и системы сигнализации ЭК22 делает ГРПШ-07-2У1-СГ универсальным решением для проектов газификации любого уровня сложности.
Отгрузка оборудования осуществлена автомобильным транспортом. ГАЗПРАГМАТ продолжает выполнять заказы на поставку газорегуляторного оборудования для объектов промышленного и коммунального назначения.
