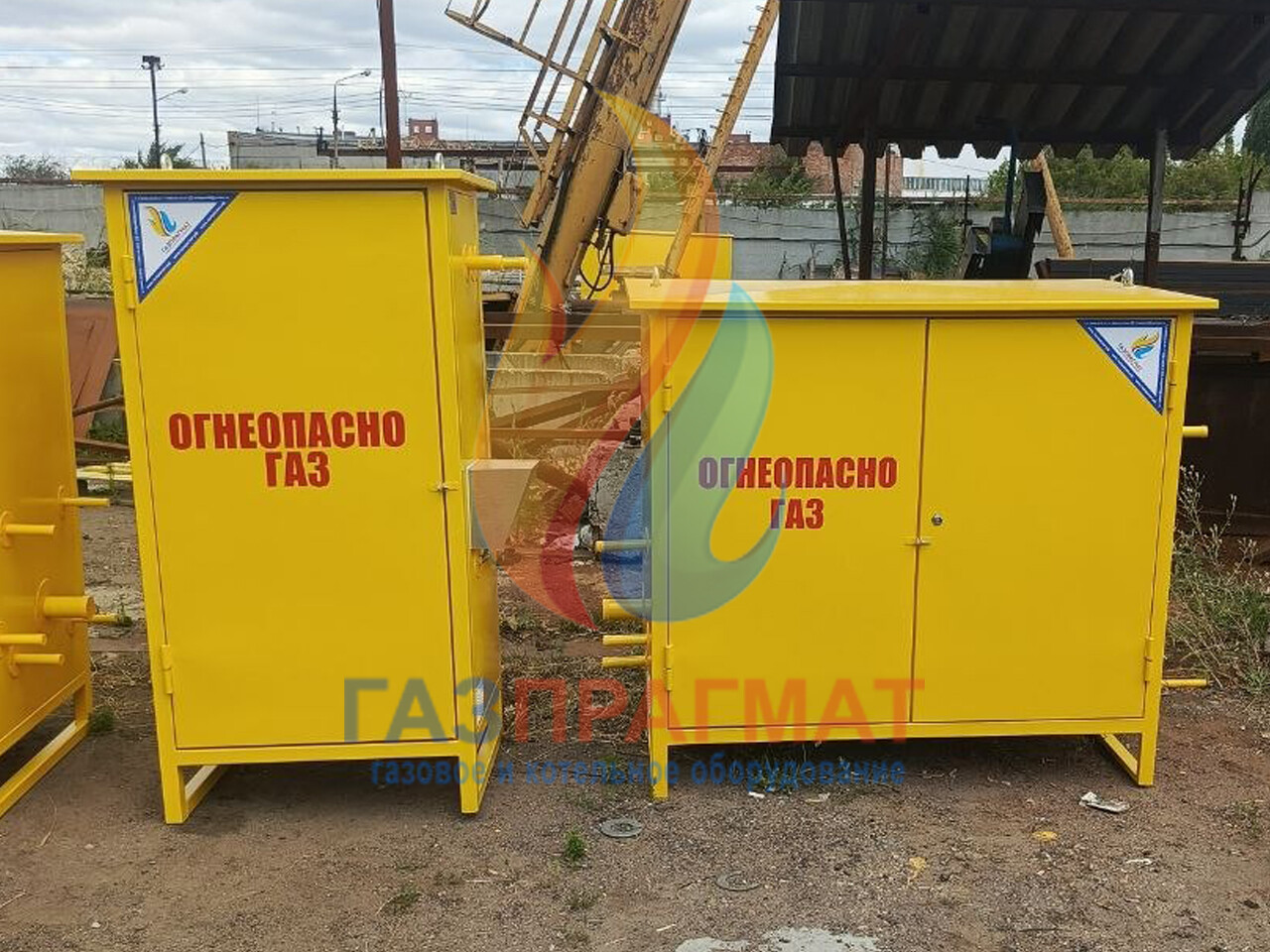

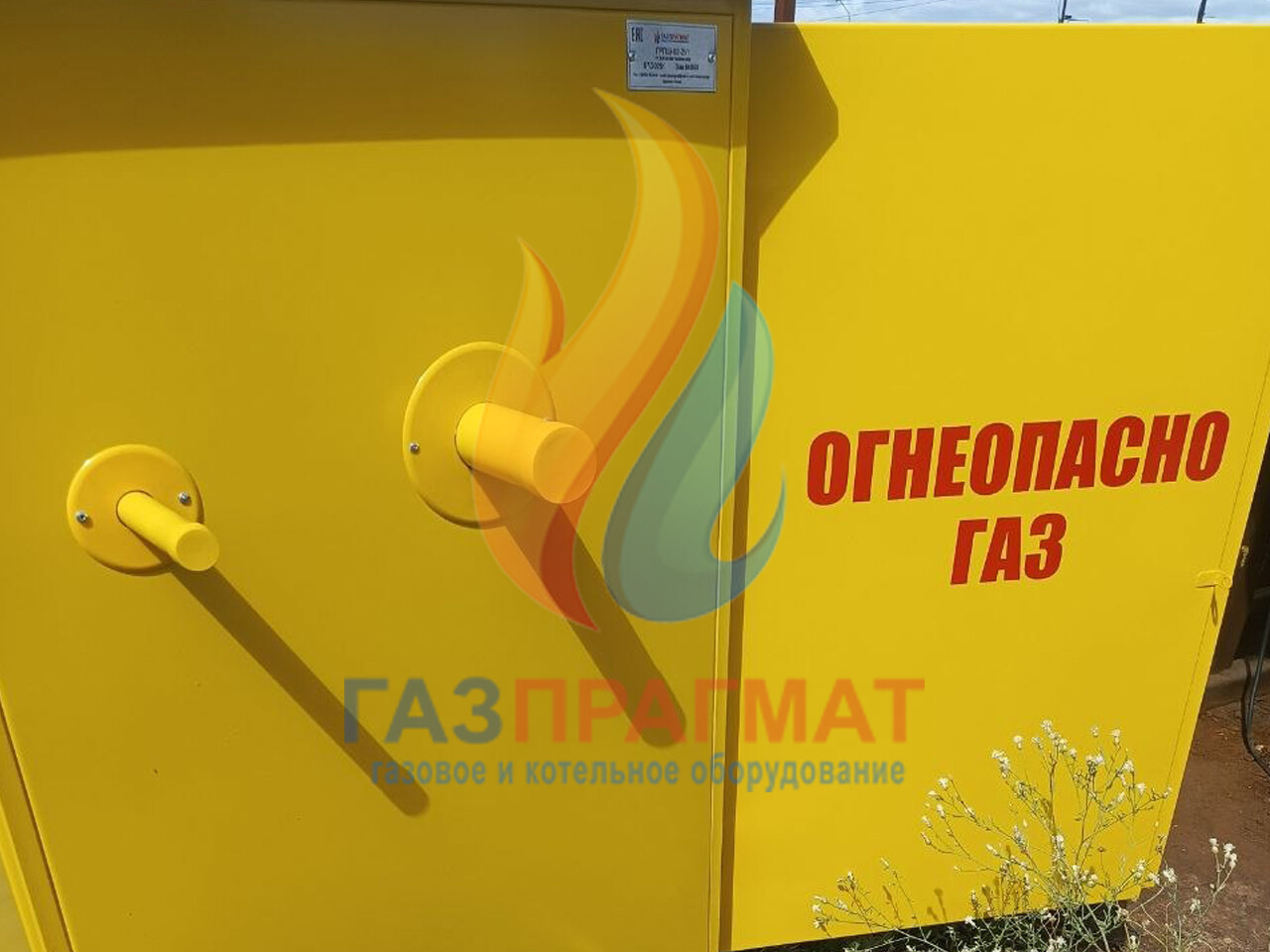

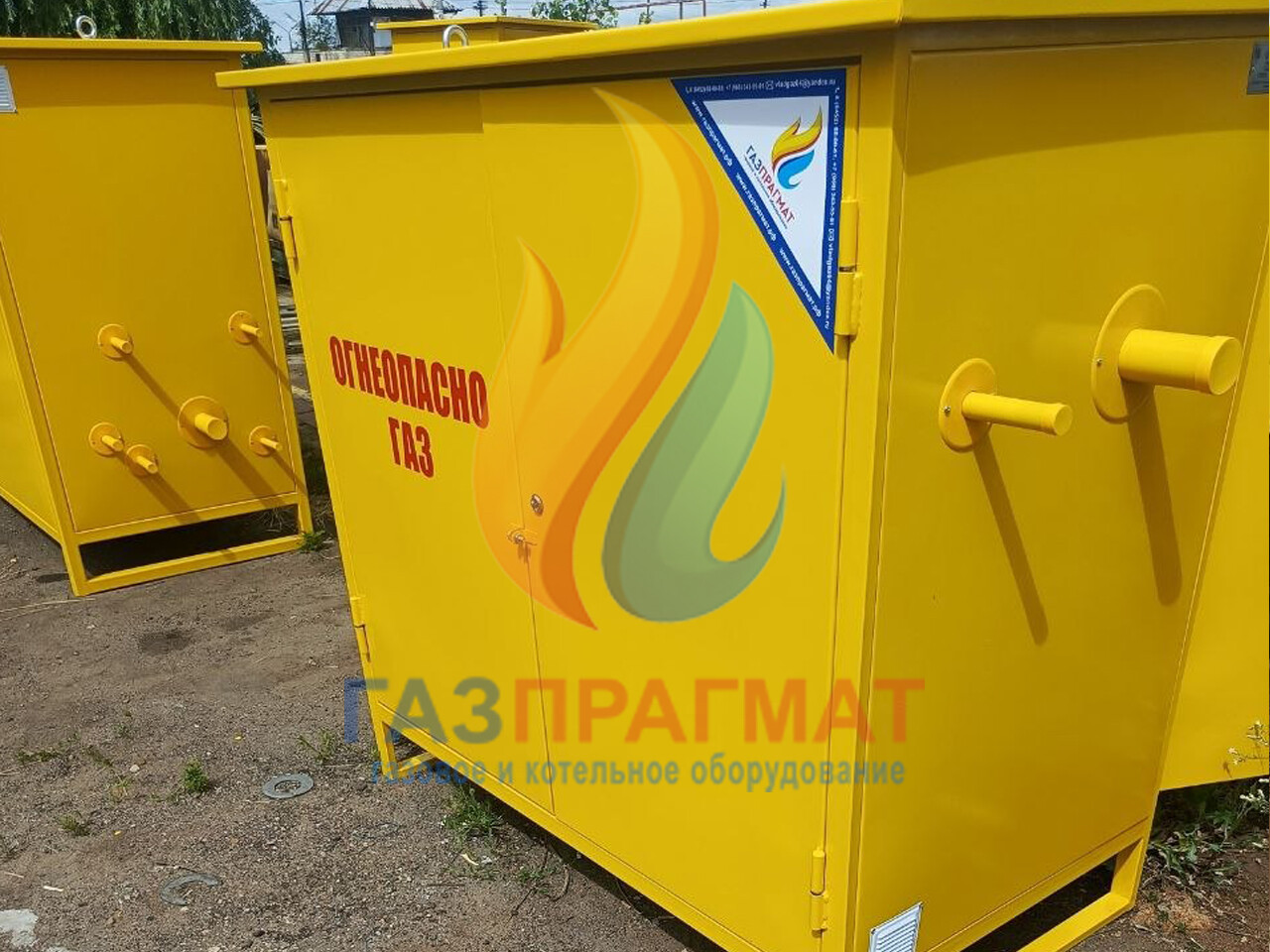

Компания ГАЗПРАГМАТ выполнила очередную отгрузку газорегуляторного оборудования для нужд промышленности и коммунального хозяйства. Заказчику направлен шкафной газорегуляторный пункт ГРПШ-02-2У1, спроектированный на базе двух регуляторов давления газа РДНК-У (ТРТС-016).
Изделие выполнено в не утеплённом исполнении (без обогрева) и укомплектовано надёжной запорной арматурой — шаровыми кранами LD Стриж Ду50, а также мелкой арматурой под приварку. Пункт оснащён двумя линиями редуцирования (основной и резервной), что гарантирует бесперебойную подачу газа даже в случае ремонта или обслуживания основного оборудования.
ГРПШ-02-2У1 предназначен для:
- очистки природного газа от механических примесей;
- редуцирования высокого или среднего давления до заданного низкого уровня;
- автоматического поддержания выходного давления независимо от изменения расхода и входного давления;
- аварийного прекращения подачи газа при повышении или понижении выходного давления сверх допустимых пределов.
Работа пункта организована следующим образом: газ поступает через входной кран и фильтр на регулятор давления, где снижается до установленного значения, после чего через выходной кран направляется потребителю. При повышении давления выше нормы срабатывает сбросной клапан, а в критических ситуациях — предохранительно-запорный клапан. Контроль давления осуществляется по выходному манометру.
Технические характеристики ГРПШ-02-2У1 на базе РДНК-У
| Параметр | Значение |
|---|---|
| Модель | ГРПШ-02-2У1 |
| Тип регулятора | РДНК-У (ТРТС-016) |
| Регулируемая среда | природный газ по ГОСТ 5542-87 |
| Максимальное входное давление | 1,2 МПа |
| Диапазон выходного давления | 2–5 кПа |
| Максимальная пропускная способность | до 1000 м³/ч |
| Присоединение | сварное по ГОСТ 16037-80 |
| Масса | 150 кг |
| Исполнение | не утеплённое |
| Срок службы | 15 лет |

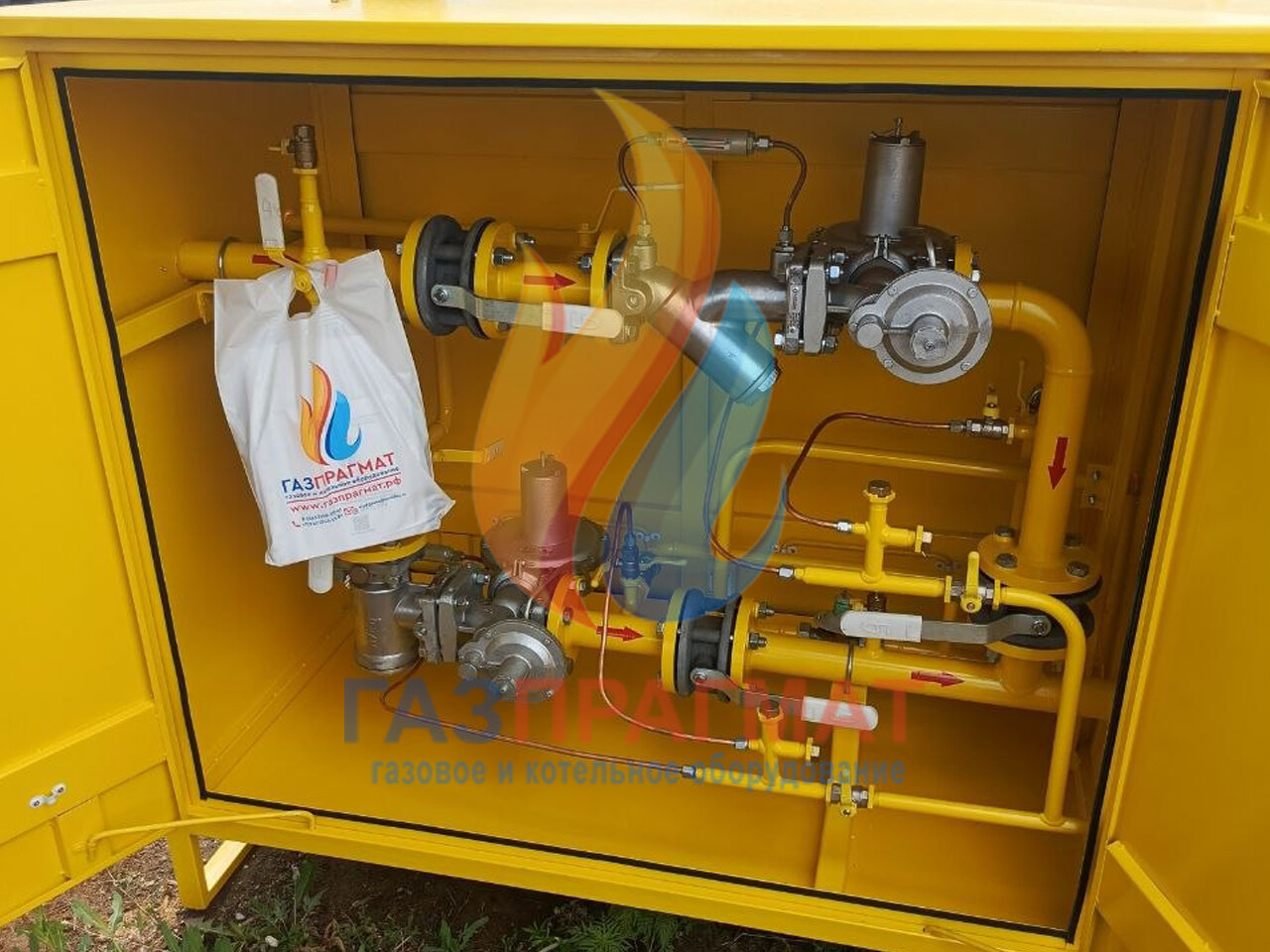

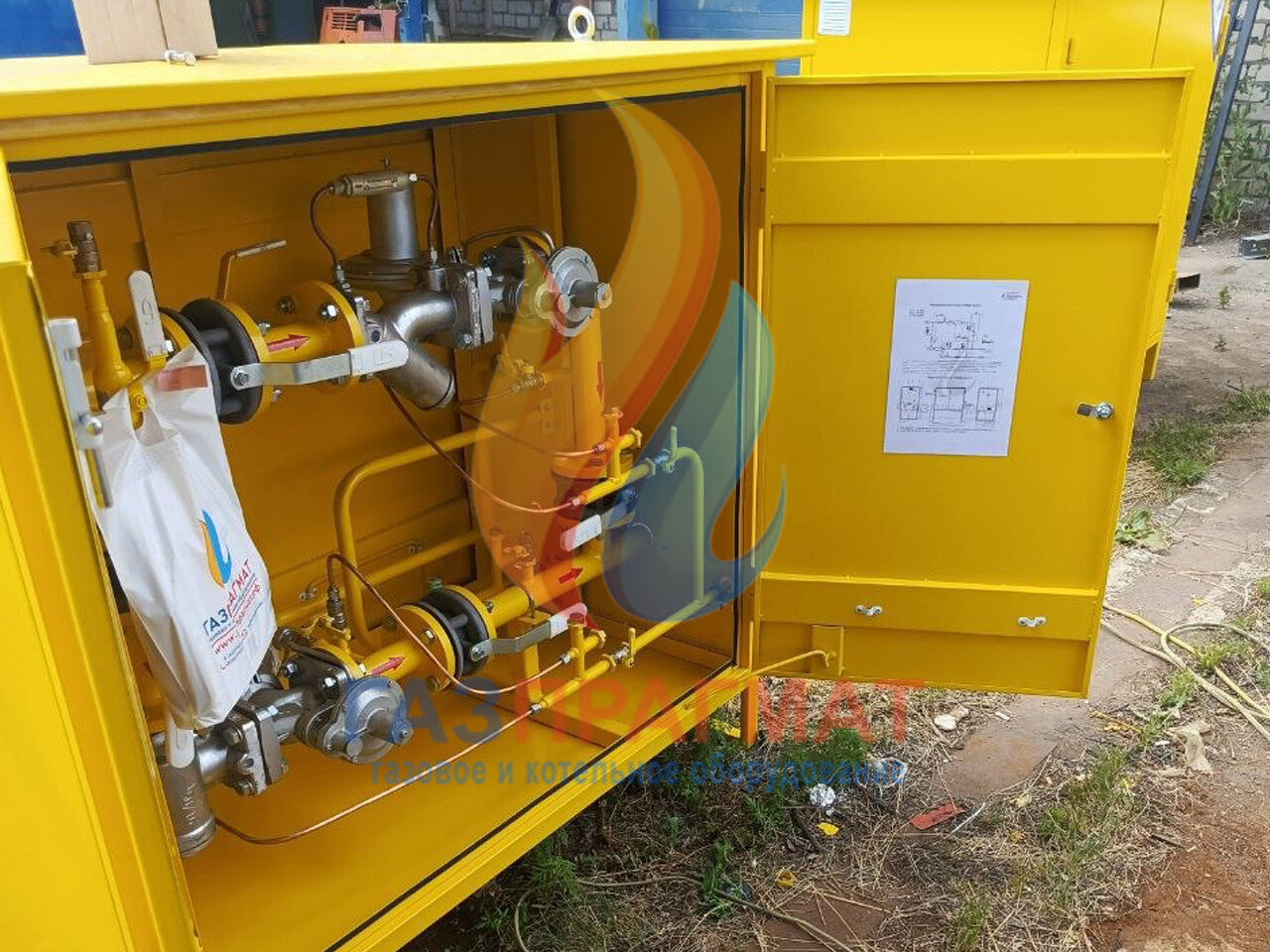

В состав отгруженного ГРПШ-02-2У1 вошли:
- два регулятора давления газа РДНК-У (ТРТС-016);
- шаровые краны LD Стриж Ду50;
- фильтрующее оборудование с манометрами для контроля перепада давления;
- предохранительно-запорный и сбросной клапаны;
- мелкая арматура под приварку.
ГРПШ-02-2У1 находит широкое применение в системах газоснабжения различных объектов:
- Промышленные предприятия — для обеспечения производственных нужд стабильным газоснабжением с заданными параметрами давления.
- Аграрные комплексы — для подачи газа в котельные, зерносушилки и другие сельскохозяйственные объекты.
- Жилищные комплексы — для газоснабжения многоквартирных домов и коттеджных посёлков.
- Административные и общественные здания — для обеспечения работы систем отопления и горячего водоснабжения.

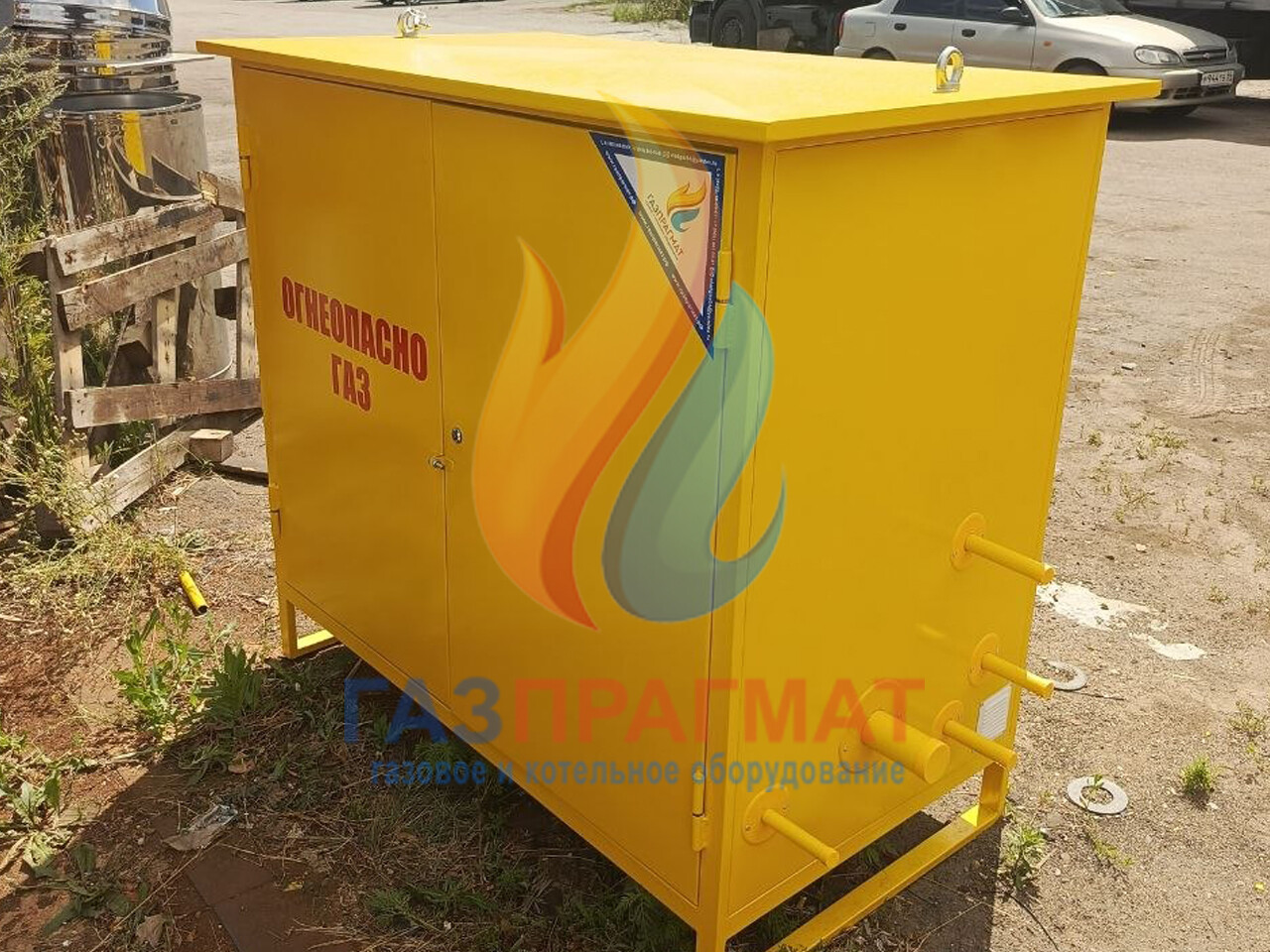

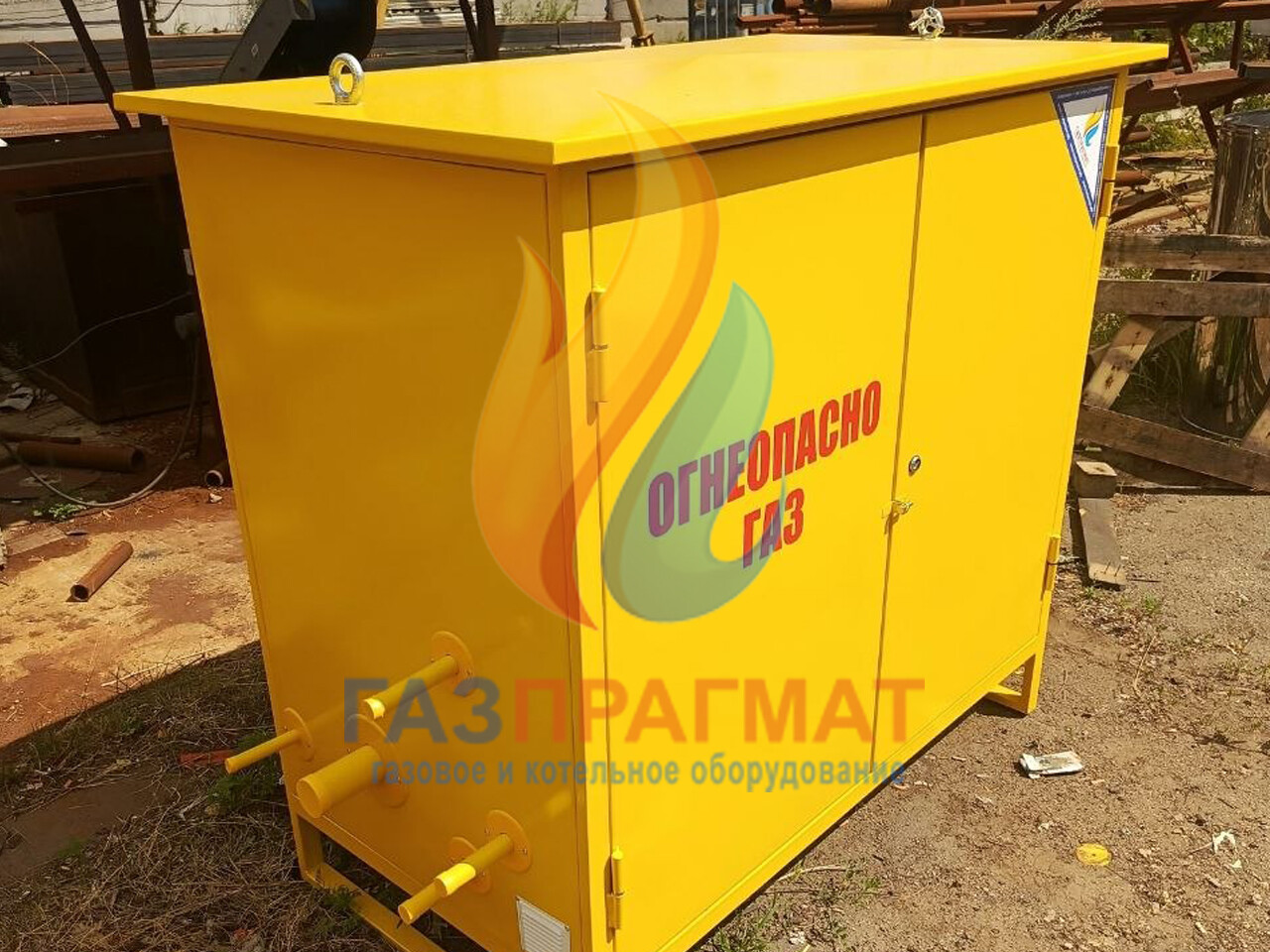

Не утеплённое исполнение изделия оптимально для регионов с умеренным климатом, где не требуется дополнительный обогрев оборудования. При этом шкаф из огнестойких материалов с порошковым покрытием надёжно защищает внутреннее оборудование от влажности, механических повреждений и перепадов температур.
По всем вопросам изготовления, комплектации и поставки газорегуляторного оборудования обращайтесь в коммерческий отдел компании ГАЗПРАГМАТ
