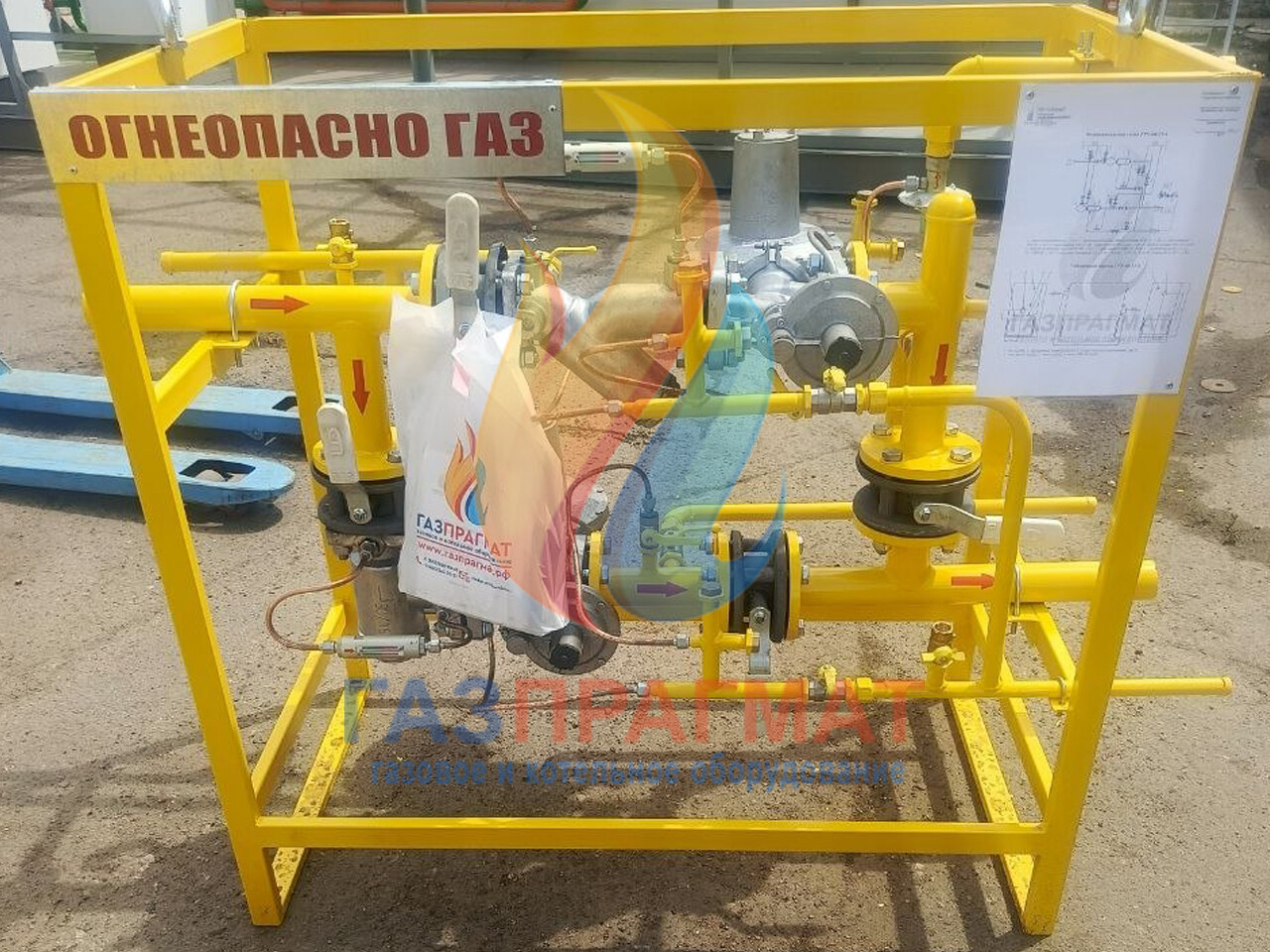

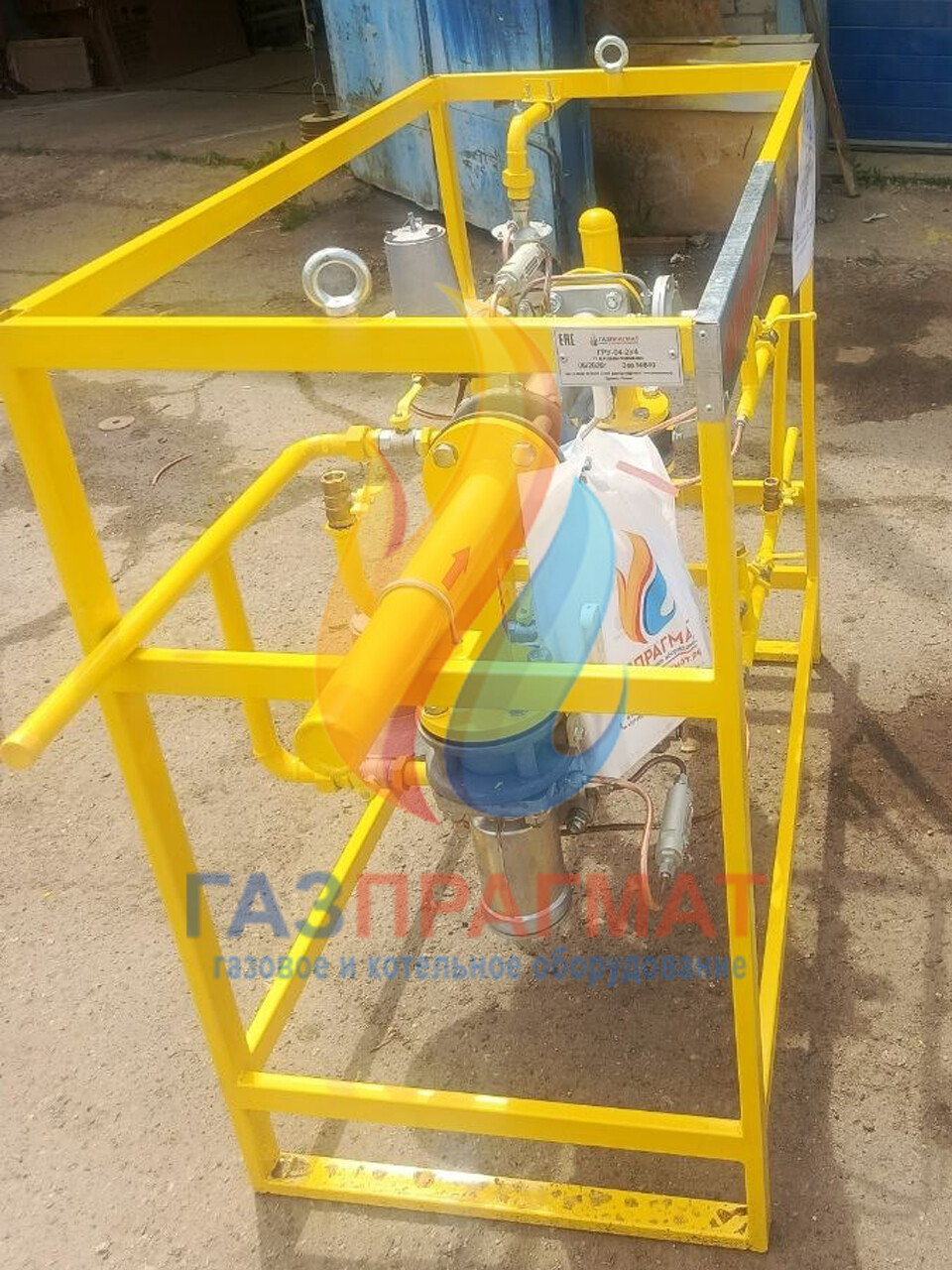

Отгрузили газорегуляторную установку ГРУ-04-2У4 — рамное решение для редуцирования и стабилизации давления газа на объектах с требованием высокой надёжности.
ГРУ-04-2У4 оснащена основной и резервной линиями редуцирования на базе двух регуляторов давления газа РДНК-400. Такая схема гарантирует бесперебойную подачу газа даже при выходе из строя, ремонте или плановом обслуживании одной из линий.
Регуляторы РДНК-400 представляют собой комбинированные устройства, в которых скомпонованы непосредственно регулятор давления, автоматическое отключающее устройство (ПЗК) и предохранительный сбросной клапан (ПСК). Они предназначены для редуцирования высокого или среднего давления газа до низкого и автоматической стабилизации выходного давления на заданном уровне независимо от изменений входного давления и расхода. Максимальное входное давление составляет 0,6 МПа, диапазон настройки выходного давления — 2,0–5,0 кПа. Регуляторы имеют условный проход Ду50, фланцевое присоединение и оснащены встроенным отключающим устройством, которое перекрывает подачу газа при аварийном повышении или понижении выходного давления за пределы допустимых значений.
Для очистки газа от механических примесей — пыли, ржавчины, окалины и других твёрдых частиц — в установке предусмотрены фильтры газовые ФГС-50 с импульсной пробоотборной линией (ИПД). Фильтры предназначены для предотвращения засорения импульсных трубок, дроссельных отверстий, а также износа запорных и регулирующих органов арматуры. Наибольшее рабочее давление фильтров — 1,2 МПа, фильтрующий элемент выполнен из нержавеющей сетки с ячейкой 0,08 мм (80 мкм).
Запорная арматура представлена кранами шаровыми LD «Стриж» Ду50 — полнопроходными межфланцевыми изделиями из углеродистой стали с PTFE-уплотнением, предназначенными для работы с природным газом. В состав установки также входит комплект дополнительной запорной арматуры.
Контроль давления осуществляется с помощью входного манометра и выходного напоромера (Росма). Диаметр входного и выходного патрубков — Ду50.
Особое внимание при производстве уделено качеству монтажа: все сварные соединения прошли визуальный и измерительный контроль (ВИК), что гарантирует герметичность и надёжность установки. Металлическая рама ГРУ-04-2У4 защищена полиуретановой покраской, обеспечивающей долговечность и устойчивость к коррозии и атмосферным воздействиям.
Благодаря двум линиям редуцирования, надёжным регуляторам РДНК-400 с встроенными ПЗК и ПСК, а также качественной фильтрации и запорной арматуре, ГРУ-04-2У4 является оптимальным выбором для объектов, где требуется бесперебойное и стабильное газоснабжение.
Сферы применения ГРУ-04-2У4:
- Промышленные котельные и теплогенерирующие установки
- Предприятия пищевой, химической и металлургической промышленности
- Объекты жилищно-коммунального хозяйства
- Сельскохозяйственные комплексы
- Резервные системы газоснабжения с требованием высокого уровня надёжности
