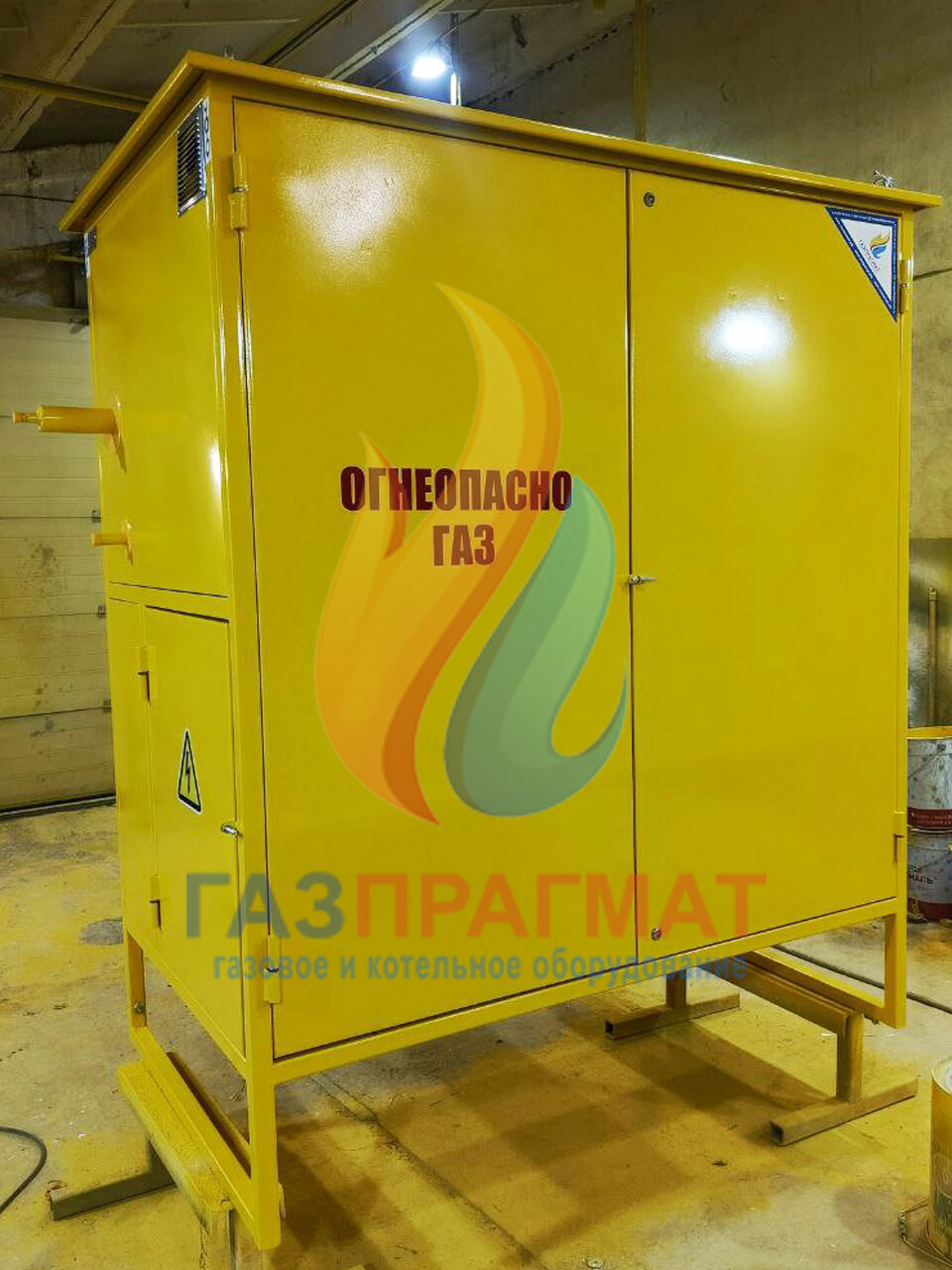

ГАЗПРАГМАТ успешно выполнили заказ на изготовление и отгрузку шкафного газорегуляторного пункта ГРПШ-13-2Н-2У1-СГ. Оборудование построено на базе двух регуляторов давления РДГ-50Н/35 производства АО «Завод «Газпроммаш» (г. Саратов) и предназначено для монтажа на объекте заказчика.
Расшифровка маркировки:
| Обозначение | Расшифровка |
|---|---|
| ГРПШ | Газорегуляторный пункт шкафной |
| 13 | Типоразмер (пропускная способность) |
| 2Н | Две линии редуцирования на низкое выходное давление |
| 2У1 | Две линии редуцирования (основная + резервная), климатическое исполнение У1 |
| СГ | Подготовка под установку счетчика газа (Счетчик Газа) |
Назначение и особенности оборудования
ГРПШ-13-2Н-2У1-СГ представляет собой шкафной газорегуляторный пункт, предназначенный для редуцирования высокого или среднего давления природного газа до заданных параметров, автоматического поддержания выходного давления, а также для аварийного отключения подачи газа при отклонении параметров сверх допустимых значений.
Ключевой особенностью модели является наличие основной и резервной линий редуцирования на базе двух регуляторов РДГ-50Н/35. Такая схема позволяет проводить техническое обслуживание или ремонт одной линии без остановки подачи газа потребителю.
Маркировка «СГ» в наименовании указывает на наличие подготовки под установку узла коммерческого учета расхода газа (счетчика), что избавляет заказчика от необходимости самостоятельного проектирования и изготовления монтажной платформы для прибора учета.
Регуляторы давления РДГ-50Н/35
Регуляторы РДГ-50Н/35 (условный диаметр Ду50 мм, диаметр седла 35 мм) предназначены для установки в газорегуляторных пунктах систем газоснабжения городских и сельских населенных пунктов, в ГРП и газорегуляторных установках промышленных и коммунально-бытовых предприятий. Они обеспечивают снижение входного давления газа и автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления.
Регуляторы имеют встроенный предохранительно-запорный клапан (ПЗК), что исключает необходимость отдельной установки данного устройства на газопроводе и повышает компактность и надежность системы.
Основные характеристики регуляторов РДГ-50Н/35:
| Параметр | Значение |
|---|---|
| Максимальное входное давление | 1,2 МПа |
| Диапазон настройки выходного давления | 1–60 кПа (низкое) |
| Пропускная способность при Рвх=0,1 МПа | 900 м³/ч |
| Неравномерность регулирования | ±10 % |
| Диаметр условного прохода | Ду50 |
| Диаметр седла | 35 мм |
| Температура окружающей среды | от –40 до +60 °С |
В состав отгруженного ГРПШ-13-2Н-2У1-СГ входят следующие элементы:

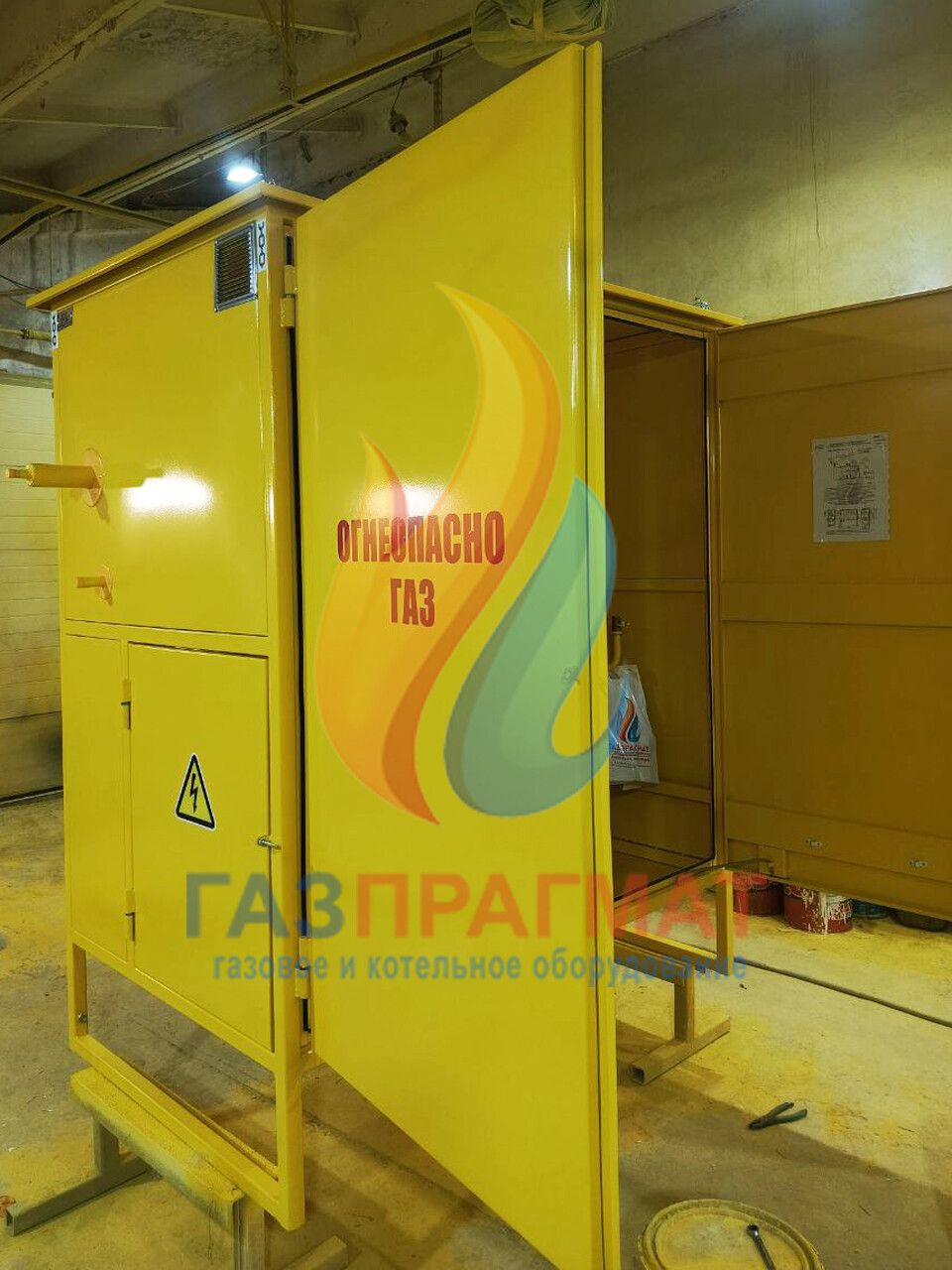

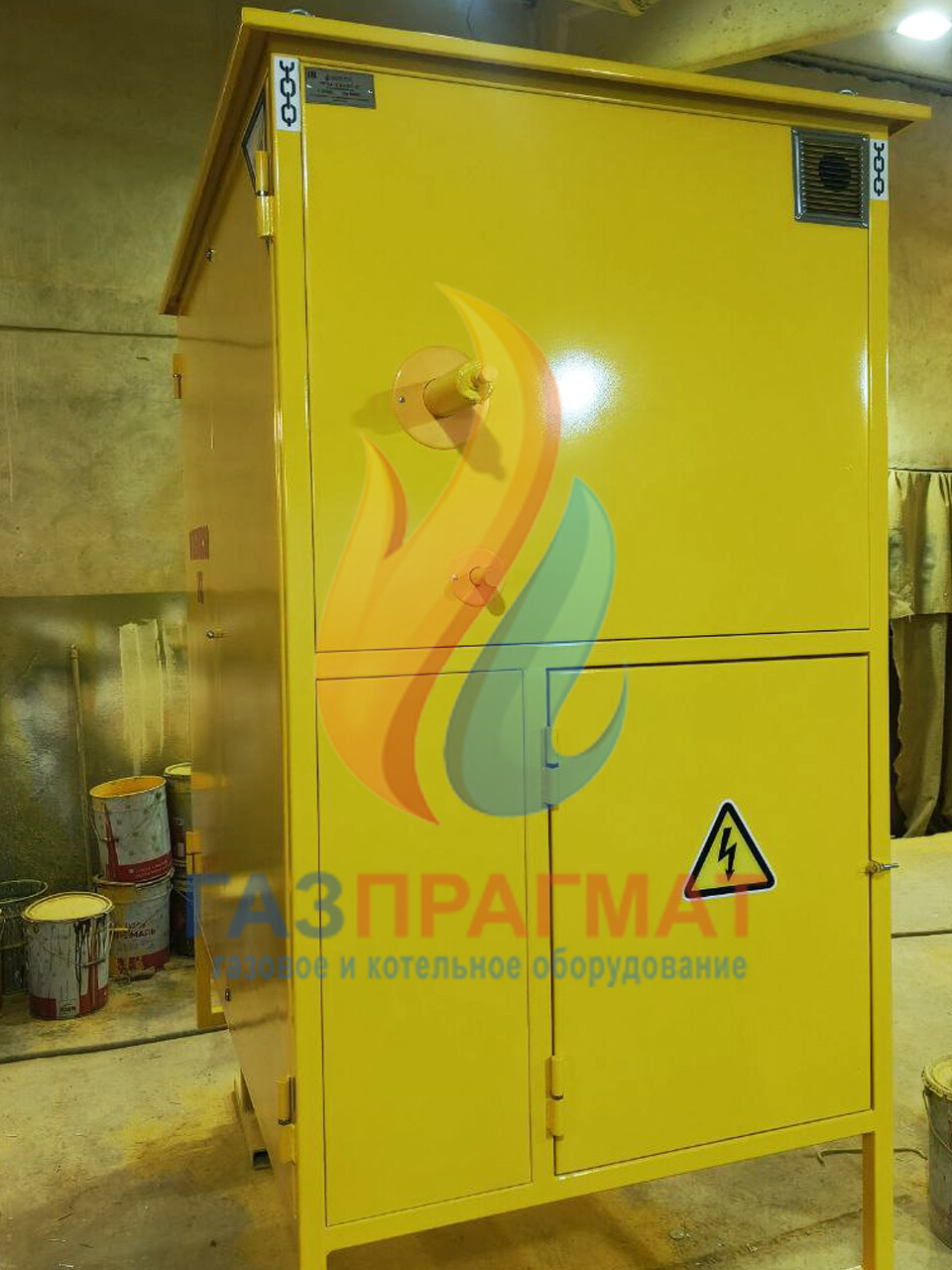

- металлический защитный шкаф с антикоррозионным покрытием (климатическое исполнение У1);

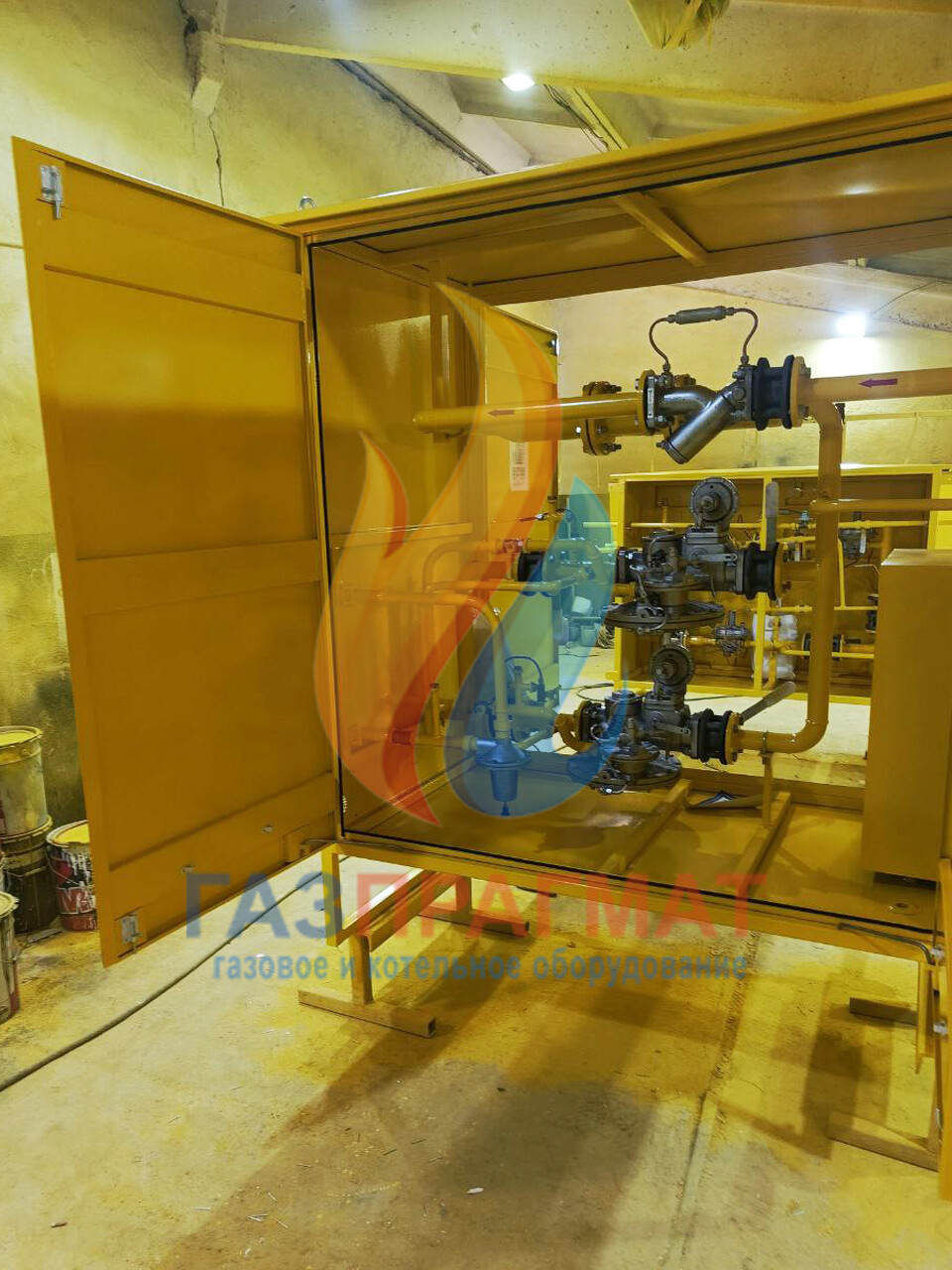

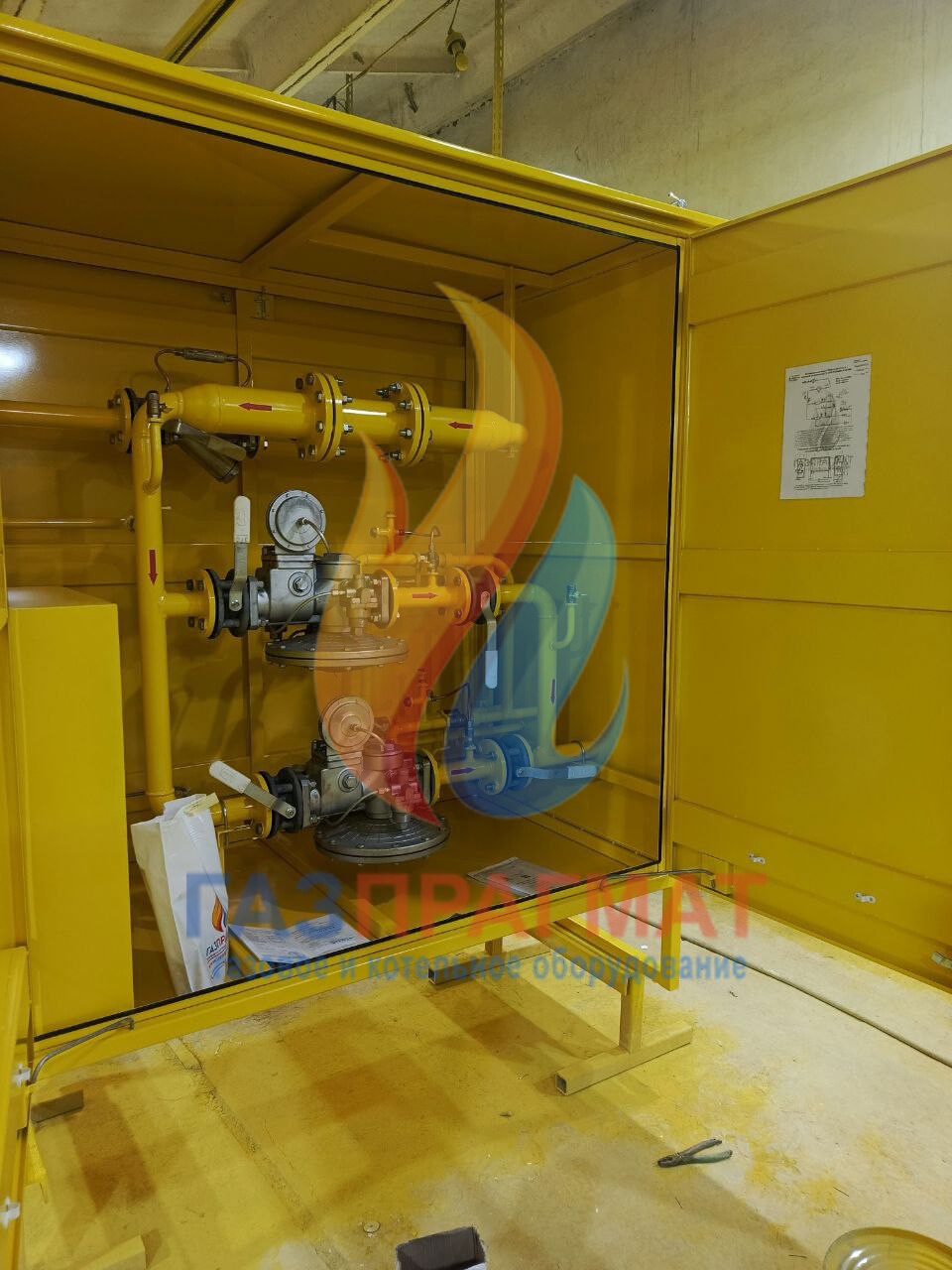

- две линии редуцирования с регуляторами РДГ-50Н/35 (основная и резервная);
- фильтр газовый для очистки газа от механических примесей (опционально с ИПД);
- предохранительный сбросной клапан (ПСК);
- запорная арматура (краны шаровые);
- контрольно-измерительные приборы (манометры);
- подготовка под установку узла коммерческого учета газа (СГ);
- продувочные и сбросные трубопроводы.
Преимущества отгруженного оборудования
- Бесперебойность газоснабжения — наличие основной и резервной линий редуцирования позволяет проводить обслуживание без остановки подачи газа.
- Максимальная безопасность — регуляторы со встроенным предохранительно-запорным клапаном автоматически отключают подачу газа при аварийных ситуациях.
- Готовность к коммерческому учету — исполнение «СГ» предусматривает подготовку под установку счетчика газа, что сокращает затраты на монтаж узла учета.
- Высокая пропускная способность — регуляторы РДГ-50Н/35 обеспечивают пропускную способность до 900 м³/ч при входном давлении 0,1 МПа.
- Надежность компонентов — регуляторы производства АО «Завод «Газпроммаш» обеспечивают точность и долговечность работы.
- Полная заводская готовность — оборудование поставляется в собранном и испытанном виде, что сокращает сроки монтажа.
Область применения ГРПШ-13-2Н-2У1-СГ:
- промышленных предприятий и производственных цехов;
- котельных и тепловых пунктов;
- жилых массивов и коммунально-бытовых объектов;
- сельскохозяйственных предприятий.
Мы специализируемся на проектировании и производстве газорегуляторного оборудования любой сложности. Наш подход сочетает использование качественных отечественных компонентов с глубоким пониманием требований заказчиков. Каждый проект проходит полный цикл контроля качества на собственном производстве. Оборудование выпущено под собственной торговой маркой ПРАГМАТИК
