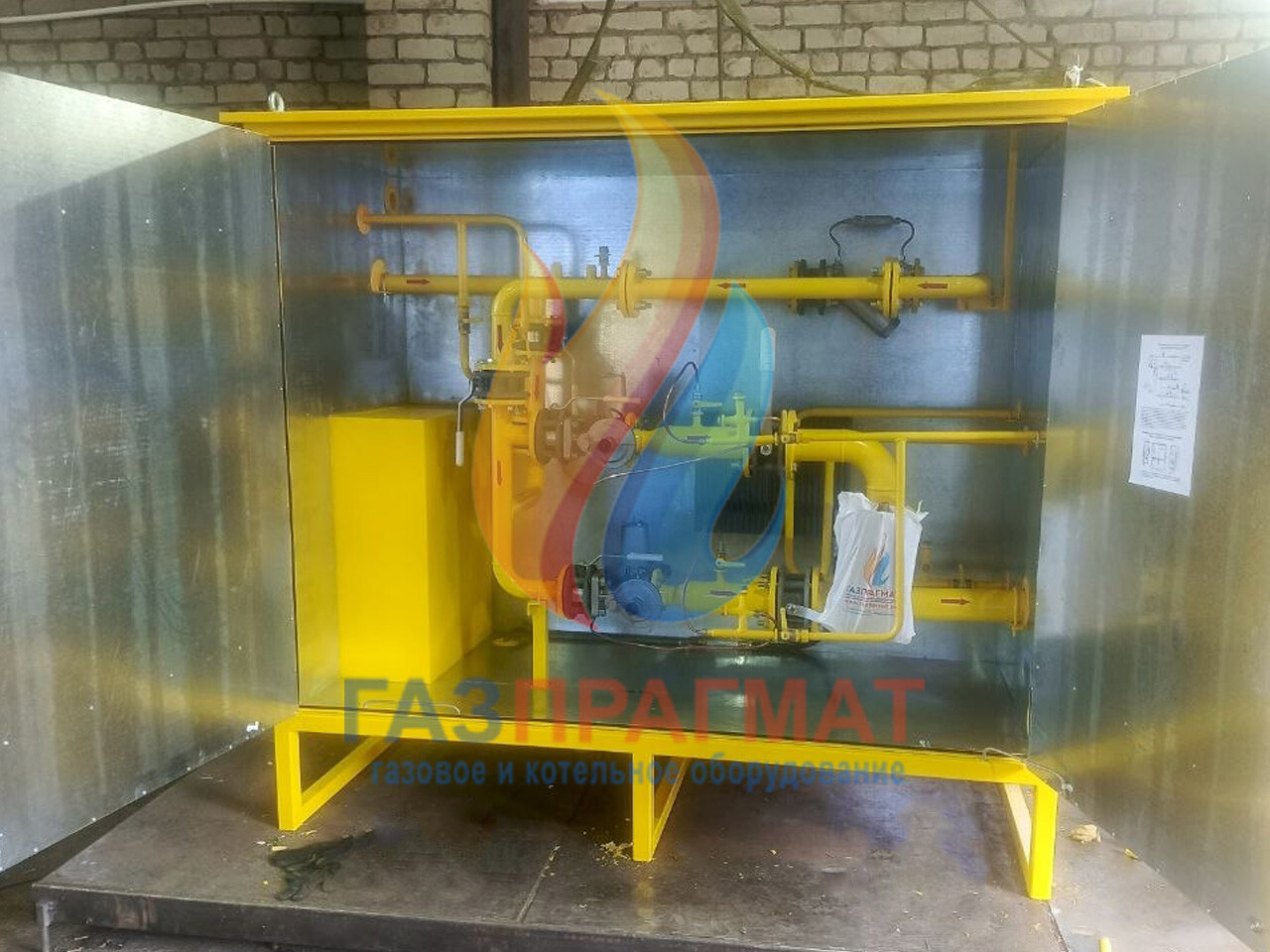

«ГАЗПРАГМАТ» завершила изготовление и отгрузила заказчику шкафной газорегуляторный пункт ГРПШ-05-2У1 в утепленном исполнении. Оборудование построено на базе двух регуляторов давления РДНК-400М (основная и резервная линии), оснащено узлом коммерческого учета газа СМТ-Комплекс-G65-У (настроен для г. Волгоград) и предназначено для надежного газоснабжения объекта заказчика.
Назначение и конструктивные особенности ГРПШ-05-2У1
ГРПШ-05-2У1 предназначен для редуцирования высокого или среднего давления природного газа, автоматического поддержания выходного давления и аварийного отключения подачи газа при отклонении параметров.
Ключевые особенности модели ГРПШ-05-2У1:

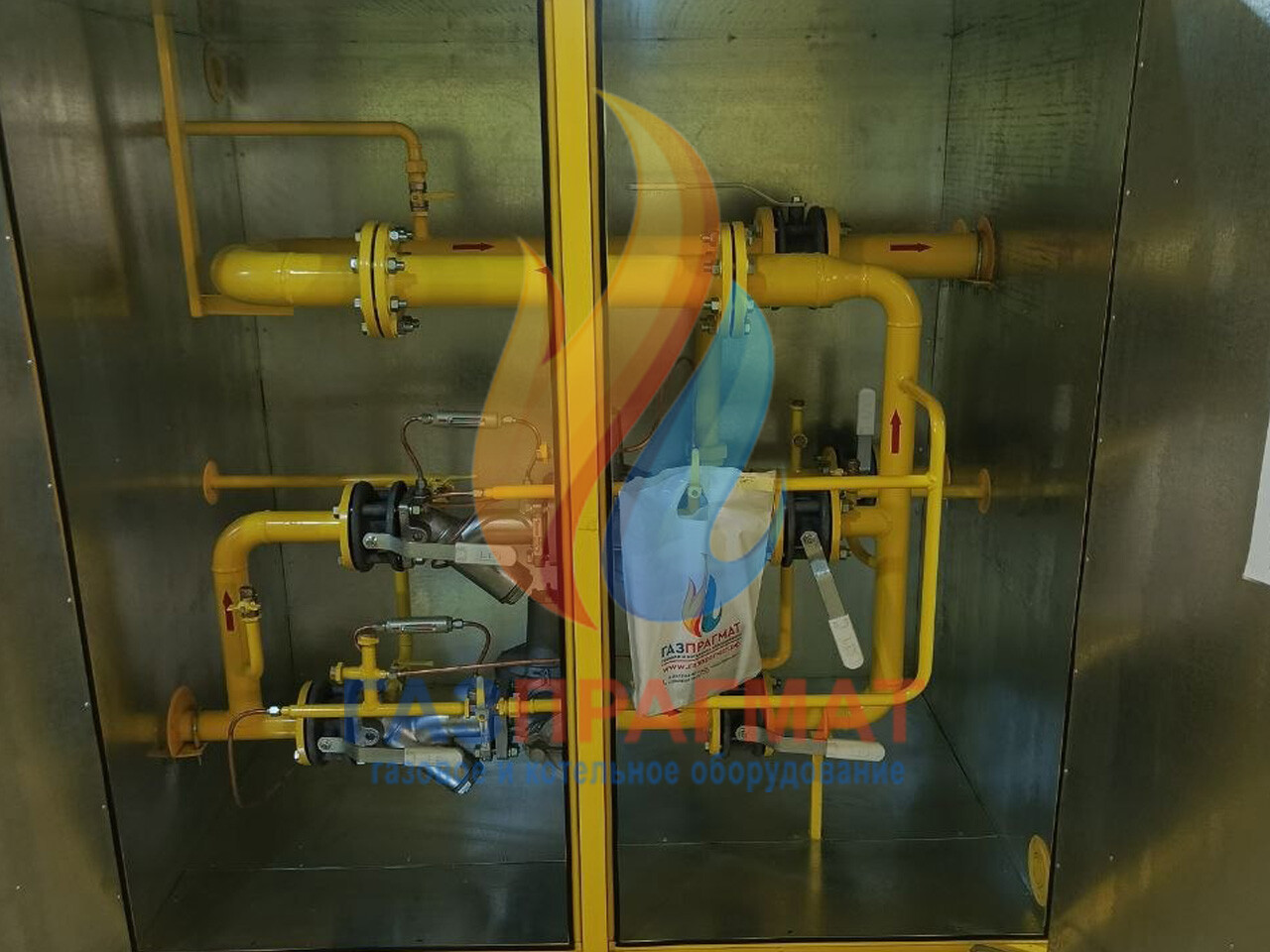

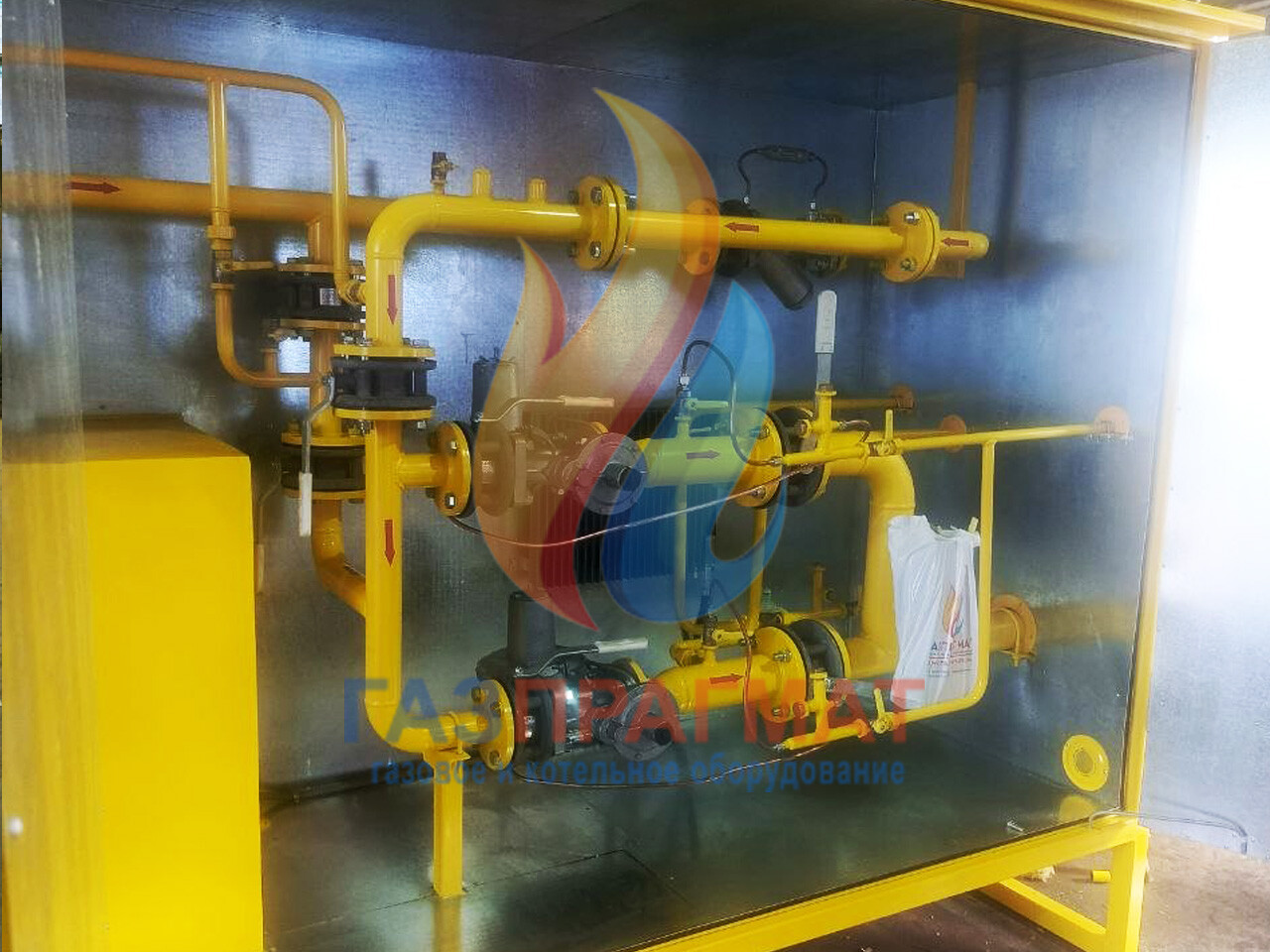

- Две линии редуцирования (основная и резервная) на базе двух РДНК-400М – обеспечивают 100% бесперебойность подачи газа при обслуживании или ремонте одной из линий.
- Встроенный узел коммерческого учета – измерительный комплекс СМТ-Комплекс-G65-У (Ду80) с корректором объема газа, настроенный для города Волгограда. Обеспечивает точный учет расхода газа с приведением к стандартным условиям по температуре и давлению.
- Надежная фильтрация – фильтр газа ФГ-50 с индикатором перепада давления (ИПД), позволяющий контролировать степень загрязнения.

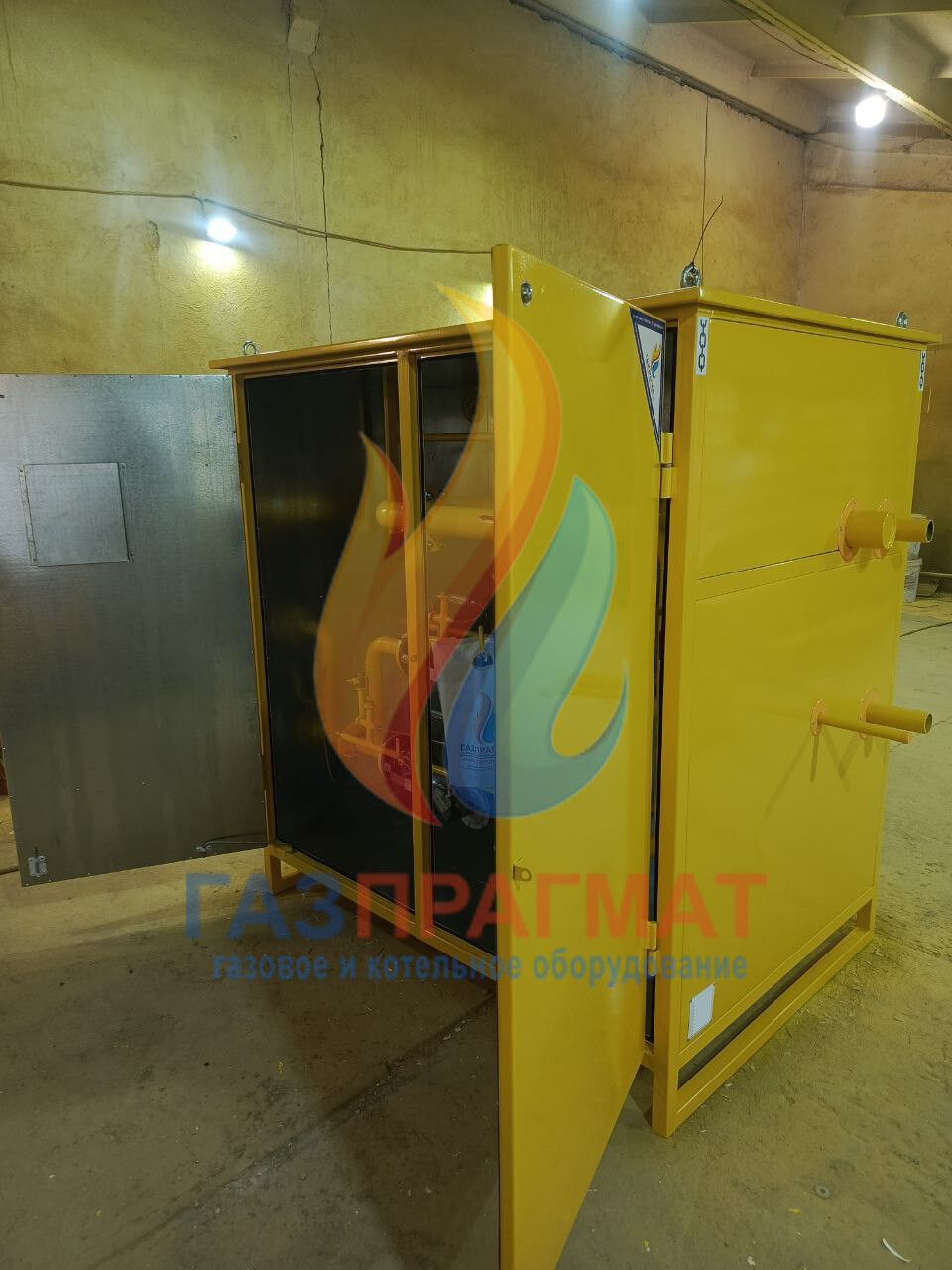

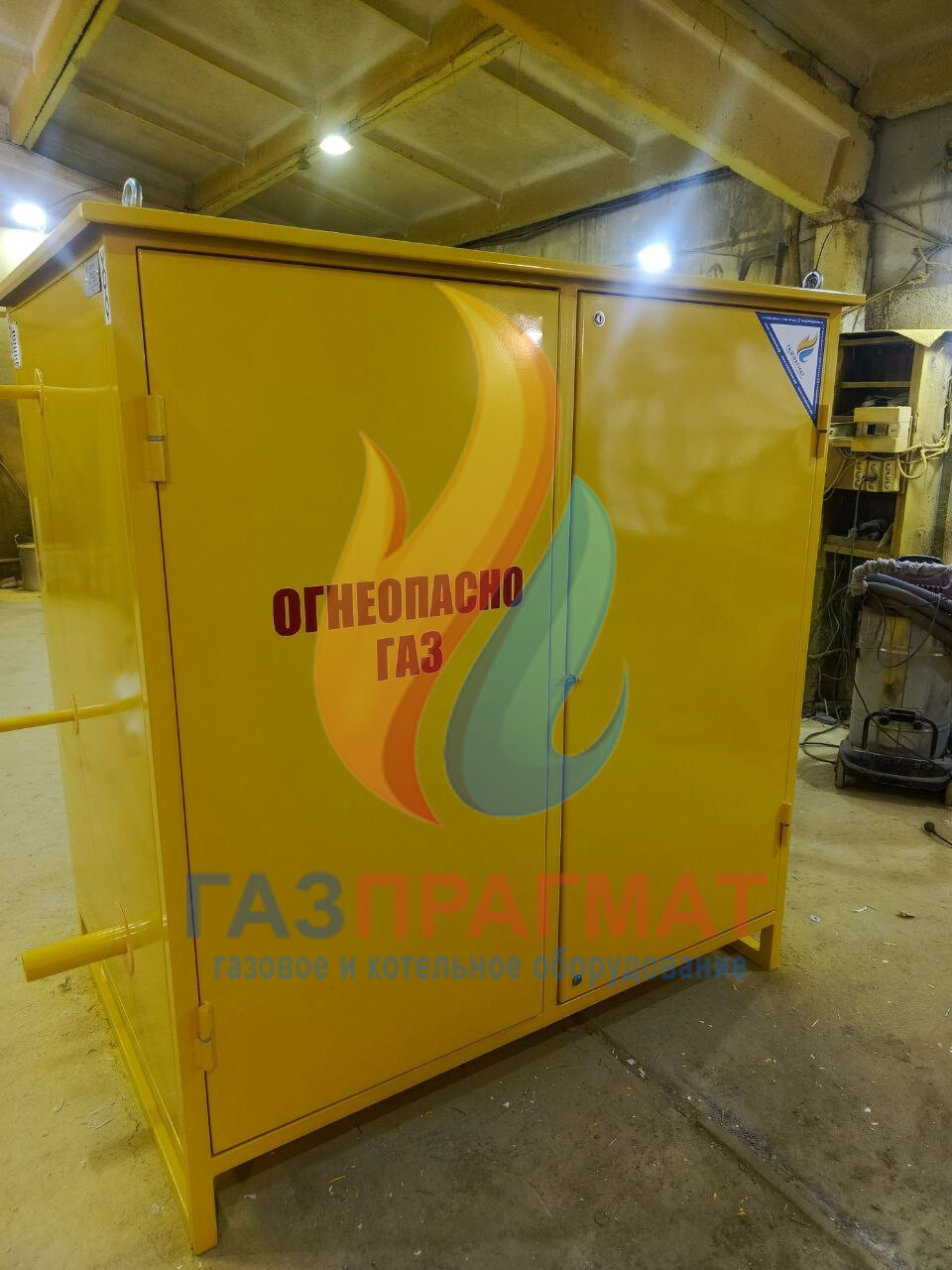

- Всепогодное исполнение – утепленный шкаф с грунт-полиуретановым покрытием предотвращает коррозию и обеспечивает работу в зимний период. Предусмотрены места для установки системы обогрева (опционально).
- Присоединительные размеры: входной патрубок – Ду50, выходной – Ду80.
Технические характеристики ГРПШ-05-2У1
| Параметр | Значение |
|---|---|
| Модель | ГРПШ-05-2У1 |
| Регуляторы давления | 2 шт. РДНК-400М (основная + резервная) |
| Максимальное входное давление | 0,6 МПа |
| Диапазон выходного давления | 2–5 кПа (настраивается под проект) |
| Производительность (суммарная) | до 300 м³/ч (при Рвх=0,6 МПа) |
| Узел учета | СМТ-Комплекс-G65-У (Ду80), макс. расход 65 м³/ч |
| Фильтр | ФГ-50 с ИПД |
| Запорная арматура | краны LD «Стриж» Ду50 и Ду80 |
| КИП | манометр «Росма» |
| Присоединение | вход Ду50, выход Ду80 |
| Покрытие | грунт-полиуретан |
| Климатическое исполнение | У1 (утепленный) |
| Средний срок службы корпуса | 15 лет |
| Назначенный срок службы | 40 лет |
Экономическая эффективность ГРПШ-05-2У1
Использование современного двухлинейного утепленного ГРПШ-05-2У1 дает заказчику прямые выгоды:
- Экономия на монтаже фундамента. Компактная конструкция и малый вес шкафа позволяют снизить затраты на подготовку основания до 40% по сравнению с блочными ГРП.
- Экономия на сервисном обслуживании. Благодаря высокой надежности регуляторов РДНК-400М и качественной арматуре, ежегодные расходы на техобслуживание сокращаются почти в 2 раза (экономия более 50%) по сравнению с устаревшими типами ГРПШ.
- Прогнозируемая стоимость владения. Долгий срок службы основного корпуса (в среднем 15 лет, назначенный до 40 лет) и минимальные эксплуатационные затраты делают эту модель выгодным вложением.
Преимущества отгруженного оборудования
- Полная заводская готовность – пункт поставляется собранным, испытанным, с настроенным узлом учета и полным пакетом документов.
- Двойное резервирование – ремонт и обслуживание одной линии не требуют остановки газоснабжения.
- Встроенный коммерческий учет – не нужна отдельная установка узла учета на объекте.
- Защита от коррозии и морозов – утепление и полиуретановая покраска обеспечивают долговечность.
- Контроль фильтрации – индикатор перепада давления на фильтре своевременно сигнализирует о необходимости очистки.
Область применения ГРПШ-05-2У1
ГРПШ-05-2У1 (утепленный, с узлом учета) предназначен для эксплуатации на объектах, требующих бесперебойного газоснабжения и точного коммерческого учета:
- Котельные малой и средней мощности (промышленные, коммунальные, ведомственные, коттеджных поселков) – обеспечивает стабильную подачу газа для теплогенерации.
- Промышленные предприятия (пищевая, легкая, химическая промышленность, машиностроение) – для питания технологического оборудования.
- Жилой сектор и объекты ЖКХ – газоснабжение многоквартирных домов, микрорайонов, а также социально значимых объектов (больницы, школы, детские сады).
- Сельскохозяйственные объекты – теплицы, зерносушилки, животноводческие фермы, элеваторы.
- Объекты коммерческой недвижимости – административные здания, торговые центры, гостиницы.
Мы производим газорегуляторное оборудование полного цикла – от проектирования по ТЗ заказчика до изготовления, испытаний и отгрузки. Собственная торговая марка ПРАГМАТИК. Каждый ГРПШ проходит контроль качества и соответствует требованиям промышленной безопасности, ГОСТ и технических регламентов.
Для получения консультации, расчета стоимости или уточнения параметров оборудования свяжитесь с нашими специалистами. Выполняем поставки по всей России.
